Sistemas de fixação

VIPA DRS

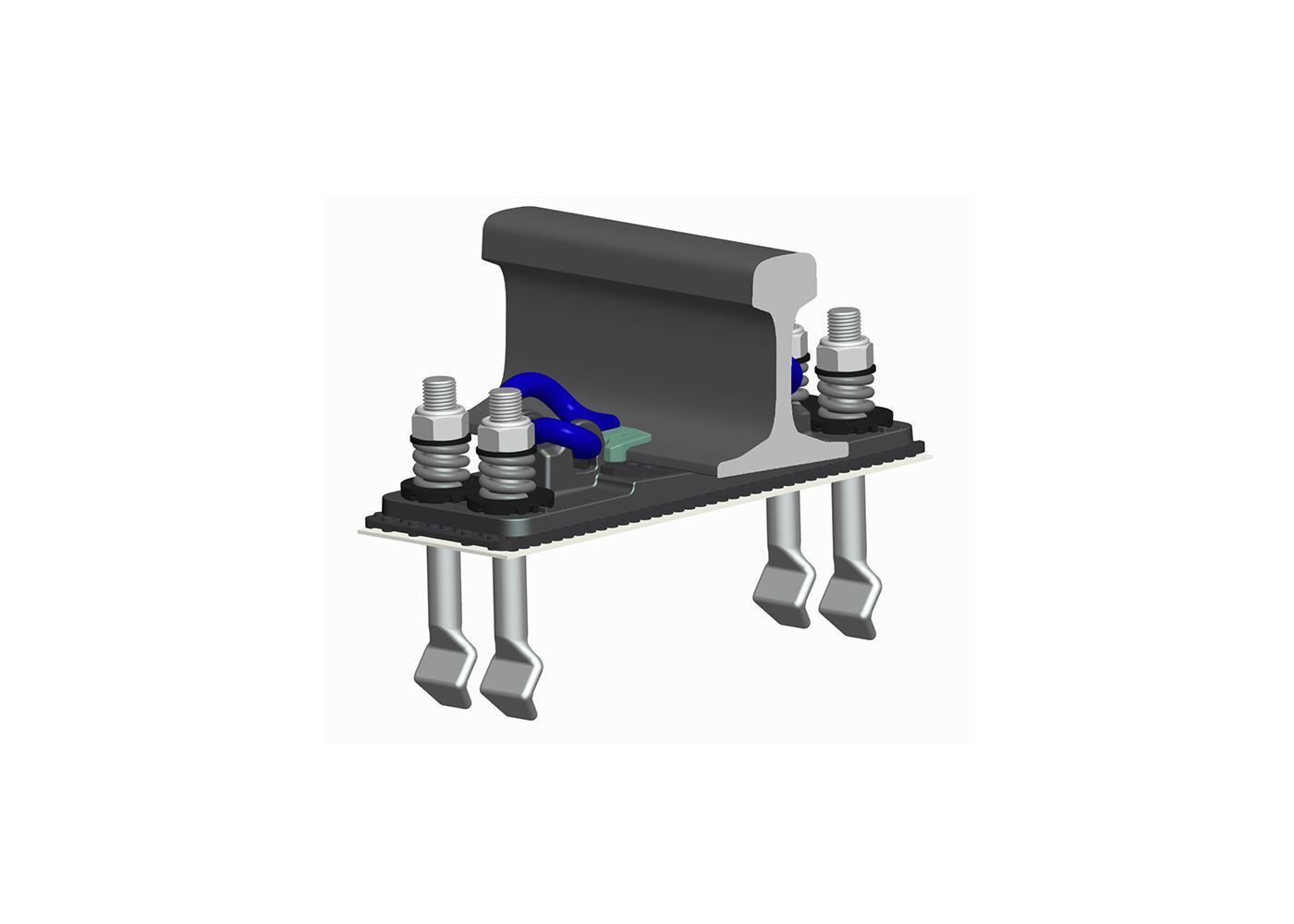

O sistema de fixação VIPA DRS incorpora uma placa de base e-Clip montada sobre uma palmilha de borracha com relevo, que proporciona resiliência. É concebido para aplicações em que a atenuação da vibração é necessária. O VIPA DRS pode ser ajustado para várias cargas por eixo e requisitos de rigidez.

As origens do sistema VIPA DRS remontam aos anos 80, quando o sistema foi instalado em Singapura e Hong Kong. Hoje, as versões evoluídas do VIPA DRS estão sendo ou já foram instaladas em grandes cidades como Bangkok, Chennai, Delhi, Dubai, Hong Kong, Istambul, Kolkata, Kuala Lumpur, São Paulo, Seul e Singapura.

Características técnicas

  • O VIPA DRS atinge ajuste lateral típico de ±3 mm, usando uma bucha excêntrica em incrementos bloqueados de 1 mm. Ajustes laterais adicionais para requisitos específicos podem ser fornecidos
  • Ajustes verticais típicos de até 20 mm podem ser obtidos com calços personalizados
  • Otimizado para o método de construção com aplicação de cima para baixo, embora o método de baixo para cima também seja possível utilizando uma ancoragem alternativa

Vantagens

  • Apresenta um alto nível de isolamento elétrico, sendo o trilho isolado da placa de base e a placa de base isolada da laje de concreto
  • Adequado para todas as inclinações e perfis de trilhos
  • Todas as peças e componentes de uso do VIPA DRS são totalmente substituíveis no local
  • A tecnologia de fixação sem rosca proporciona baixos requisitos de manutenção
