QTrack®

潘得路 QTrack® 是连续支撑和紧固的嵌入式无砟轨道系统，轨道完全包裹在弹性预制树脂粘合橡胶型材中，并具有独特的形状和经过调整的刚度特性。

该系统安装在混凝土中后，可为轨道各面提供支撑力，并满足严格的垂直和横向支撑标准，同时还实现了与周围环境的振动和电气隔离。

下载

技术特点

  • 潘得路 QTrack® 系统是嵌入式再生橡胶解决方案，它采用自上而下的安装方法
  • 该系统可调节刚度等级，以达到所需的特定衰减水平
  • 潘得路 QTrack® 道岔系统采用预制的再生橡胶元件制造而成，可通过定制的弹性结构将转辙器和交叉口完全包裹起来

优势

  • QTrack® 专为快速安装而设计，安装速率高达 144 lmst/天/工作组
  • 由于轨道的刚度均匀，因此可以控制钢轨波磨，从而减少了打磨作业（减少维护工作量并延长轨道寿命），并且由于轨道质量更好，因此产生的振动更低

关键事实

  • 潘得路 QTrack® JIG：钢轨在现场进行封装，然后通过特制的潘得路 JIG 安装装置进行校平和对准。
  • 潘得路 QTrack® BEAM：钢轨运送到现场时已封装好，并嵌入预制的均匀弯曲的混凝土轨道梁。
  • 潘得路 QTrack® SLAB：整个轨道（也呈曲线形）集成在钢筋混凝土板中，该板设有路面修整层并可容纳排水元件、电箱等
可持续弹性系统

QTrack®

产品变体

  • 适用于 LRT 的潘得路 QTrack® SP 变体
    适用于 LRT 的潘得路 QTrack® SP 变体

    降低 1-2 噪音分贝

  • 适用于 LRT 的潘得路 QTrack® HP 变体
    适用于 LRT 的潘得路 QTrack® HP 变体

    降低 3-5 噪音分贝

  • 适用于 LRT 的潘得路 QTrack® XP 变体
    适用于 LRT 的潘得路 QTrack® XP 变体

    降低 8-12 噪音分贝

  • 适用于地铁和火车的潘得路 QTrack® SP 变体
    适用于地铁和火车的潘得路 QTrack® SP 变体

    降低 1-2 噪音分贝

  • 适用于地铁和火车的潘得路 QTrack® HP 变体
    适用于地铁和火车的潘得路 QTrack® HP 变体

    降低 3-5 噪音分贝

  • 适用于地铁和火车的潘得路 QTrack®XP 变体
    适用于地铁和火车的潘得路 QTrack®XP 变体

    降低 8-12 噪音分贝

相关产品

相关项目

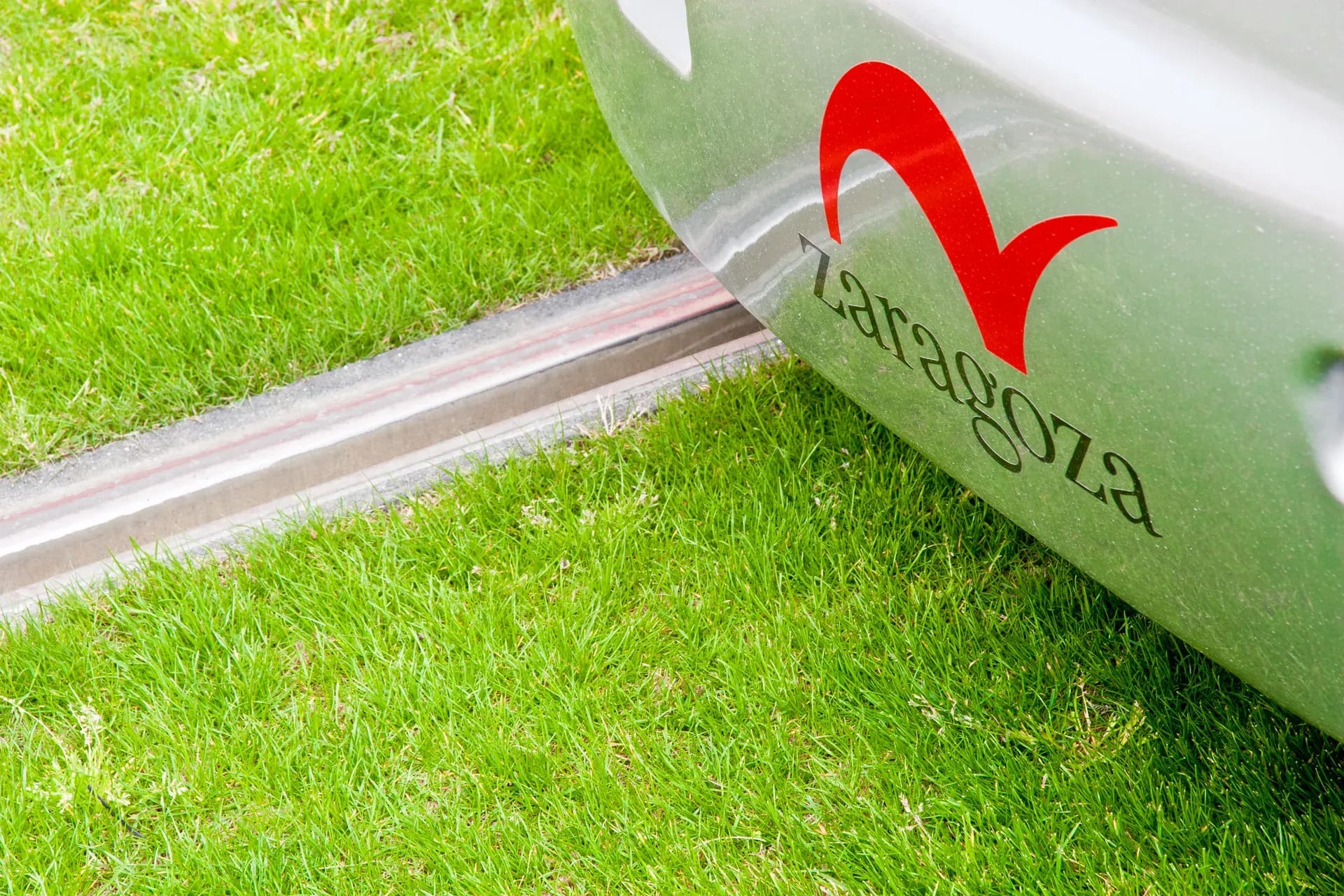

萨拉戈萨有轨电车安装，西班牙
