DEE SD

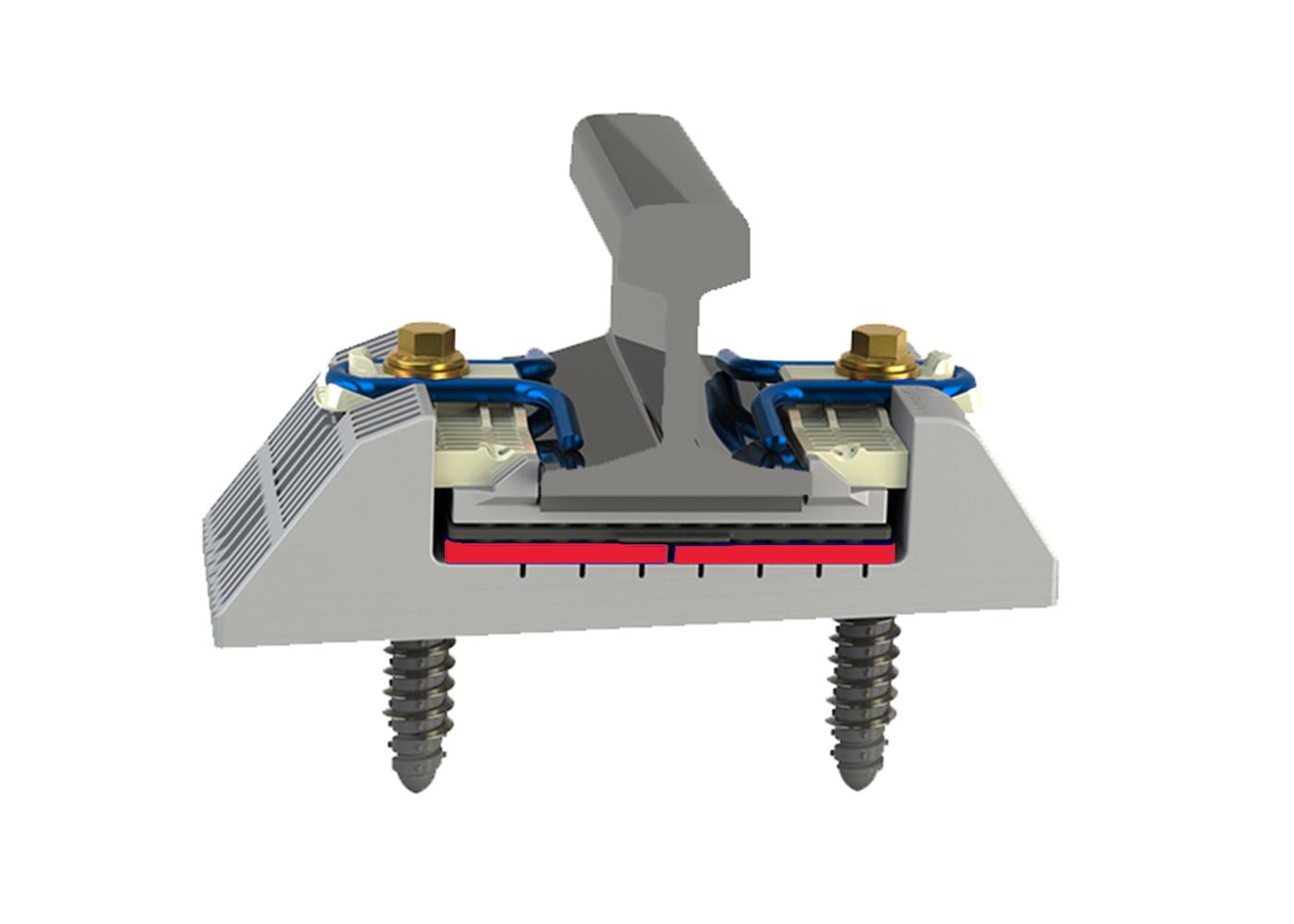

Das DEE SD ist ein zweistufiges elastisches Befestigungssystem zur Reduzierung von Körperschall und Vibrationen, die durch den Kontakt von Schiene und Rad entstehen. Das System ist für Feste Fahrbahn optimiert und eignet sich für Straßenbahn- und U-Bahn-Anwendungen.

DEE-SD-Grundplatten können mit innovativen Techniken für den Bau Fester Fahrbahn in frischen, trockenen Beton eingebaut werden. Das Top-Down-Nassgießverfahren wird ebenfalls unterstützt. Unser einzigartiges Luftevakuierungssystem verhindert Auftreten von Lufteinschlüssen unter der Grundplatte.

Technische Eigenschaften

  • DEE SD ist konform mit der EN-Norm 13481-5 Kategorien A und B
  • Geeignet für alle Gleisbauarten
  • DEE SD bietet vertikale Höhenverstellung von +20 mm und seitliche Verstellung von +/-5 mm
  • Die vertikale Steifigkeit beträgt typischerweise 25 kN/mm und sorgt für reduzierte Geräusch- und Vibrationsübertragung

Vorteile

  • Das System wird komplett vormontiert geliefert, von den Verankerungsdübeln bis zu den Befestigungen
  • Kann zu Inspektions- und Wartungszwecken zerlegt und bei Bedarf auch vor Ort modifiziert werden, um die Steifigkeit anzupassen
  • Das geringe Gewicht und die Kompaktheit der Verbundwerkstoff-Grundplatten DEE SD unterstützen die kosteneffiziente Konstruktion von Straßenbahn-LRT- und U-Bahn-Infrastrukturen
