Sistemas de fijación

DEE SD

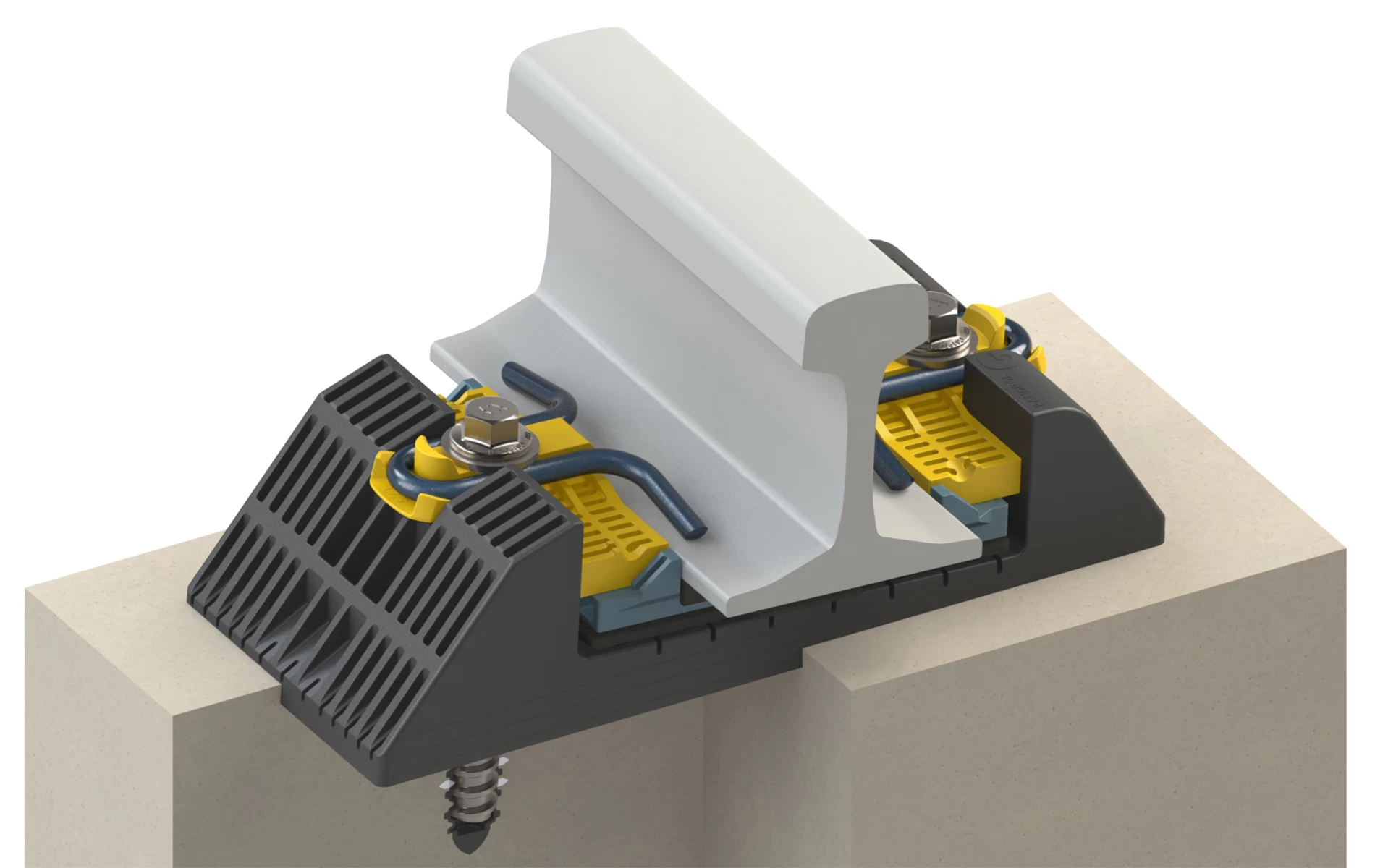

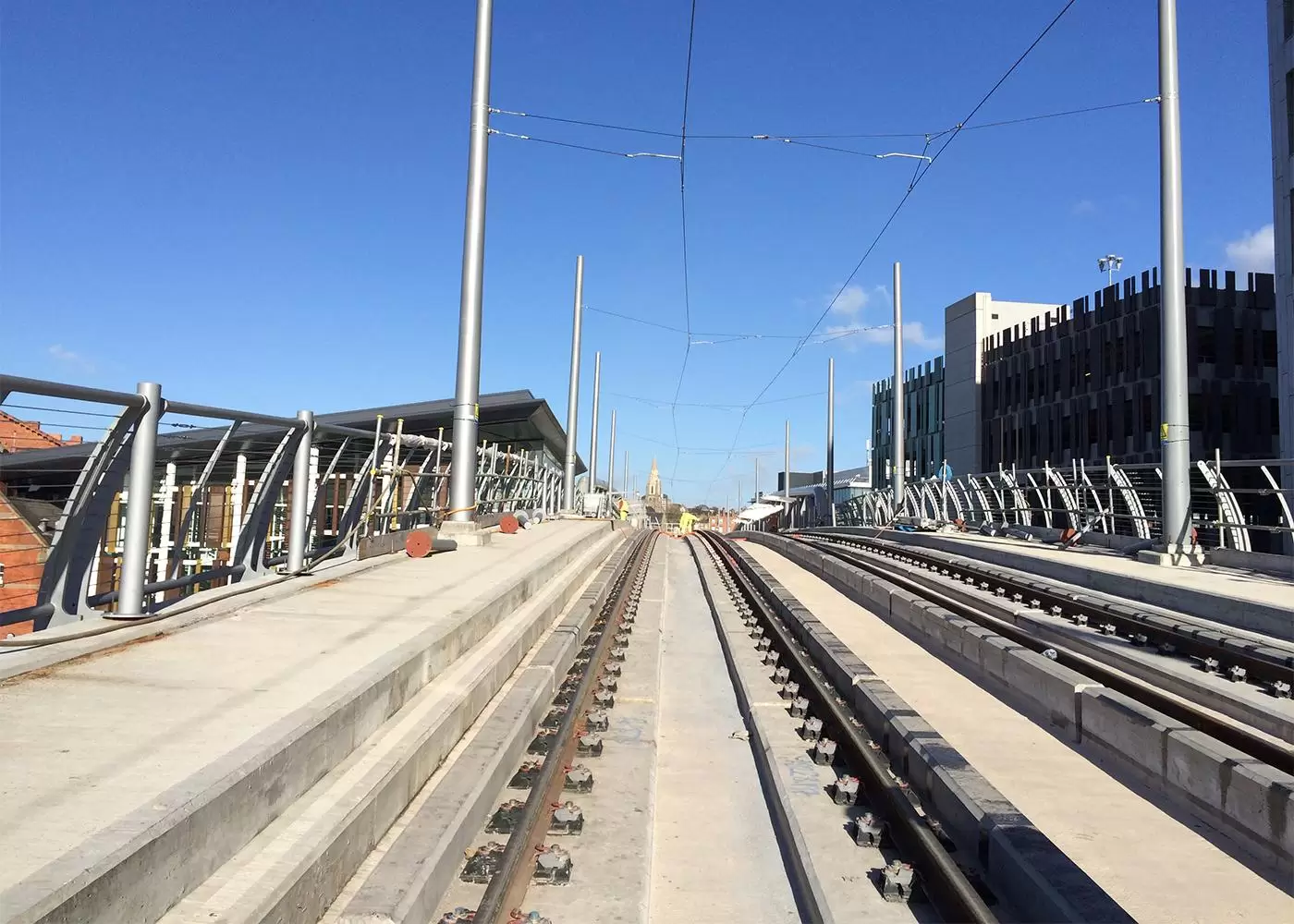

El DEE SD es un sistema de fijación elástico de doble etapa concebido para reducir el ruido propagado por las estructuras y las vibraciones que se producen por el contacto entre el carril y la rueda. El sistema ha sido optimizado para vía en placa y es idóneo para aplicaciones en tranvías y metropolitanos.

Las placas de asiento DEE SD se pueden instalar en el hormigón seco fresco utilizando innovadoras técnicas de construcción de vía en placa. También se soporta el método de vertido húmedo de arriba hacia abajo. Nuestro singular sistema de evacuación del aire impide que quede atrapado aire debajo de la placa de asiento.

Downloads

Características técnicas

  • El DEE SD cumple la norma EN 13481-5, categorías A y B
  • Idóneo para todos los tipos de construcción de vías
  • El sistema DEE-SD brinda un margen de ajuste vertical de altura +20 mm y un ajuste lateral de +/- 5 mm.
  • La rigidez vertical típica es de 25 kN/mm, reduciendo la transmisión de ruido y vibraciones

Ventajas

  • El sistema se suministra totalmente preensamblado, desde el anclaje de los tacos hasta las fijaciones
  • Se puede desmantelar para inspección y mantenimiento y también se puede modificar in situ para ajustar la rigidez cuando sea necesario
  • La naturaleza ligera y compacta de las placas de asiento de material compuesto (composite) del sistema DEE SD favorece una construcción rentable de las infraestructuras para trenes ligeros y metros.
