Schwimmende Plattenmatte

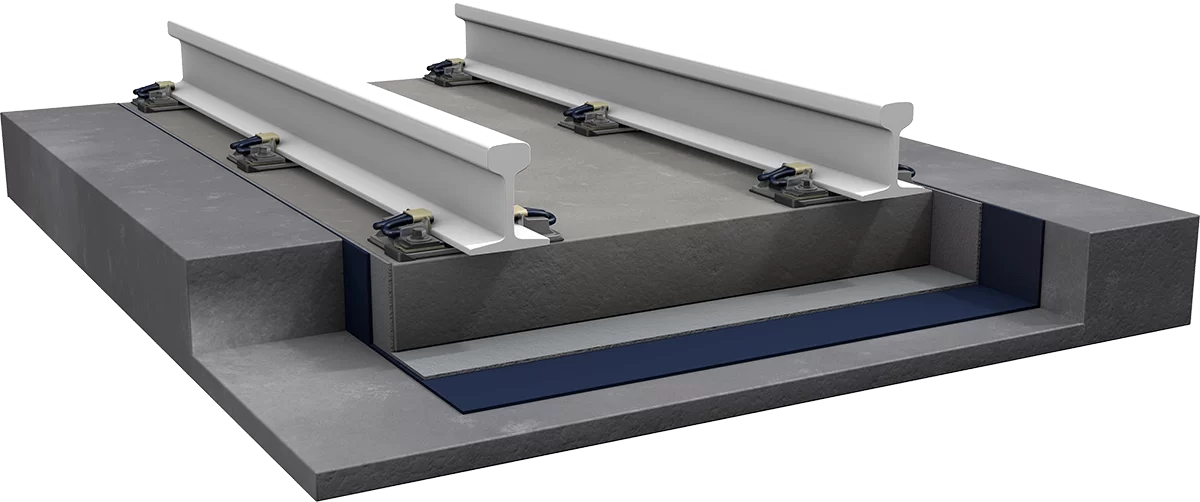

Die Schwimmplattenmatte (FSM) von Pandrol ist ein hochleistungsfähiges schwingungsdämpfendes Schwimmplattensystem, das auf dem Masse-Feder-Prinzip basiert, bei dem die Betonplatte (die Masse) durch eine durchgehende elastische Matte (die Feder) elastisch abgestützt wird.

Pandrol FSM werden aus hochwertigen harzgebundenen Kautschuken hergestellt. Abhängig von diesen Designparametern können die FSM-Lösungen von Pandrol eine Schwingungsdämpfung von bis zu 25 dBv mit einer niedrigen Resonanzfrequenz erreichen.

Technische Eigenschaften

Die elastischen Eigenschaften der Mattenlösung werden durch folgende Parameter definiert:

  • Entwurf von Gleisen und Zügen
  • Gewählter Materialtyp
  • Definierte Dicke und Anzahl der Schichten
  • Bestimmter Formfaktor

Vorteile

  • Kann als Rollen- oder Bogenware geliefert werden, beide Optionen sind leicht zu installieren und mit allen Arten von Schienen- und Schienensystemen kompatibel
  • Das wasserdurchlässige und wartungsfreie Pandrol FSM wurde entwickelt, um die Lebenszykluskosten der Eisenbahn zu senken
  • Die Dämmleistung kann entweder durch Änderung der Steifigkeit der Matte oder der Eigenschaften der Platte abgestimmt werden
  • Jede Matte hat ausgezeichnete mechanische und chemische Eigenschaften und ist mit speziellen Gleisbauarbeiten wie Einstiegslöchern, Rohren und Elektrokästen kompatibel

Schlüsselfakten

Dickenbereich
Einzelne Schicht des Elastomerteils 15-30 mm
Nicht gewebte Schutzschicht 1,8 mm
Gesamte Systemdicke 16,8-61,8 mm
Dichtebereich
Dichtebereich 550-710 kg/m3
Bereich Bettungsmodul
Bereich der Module für statische Bettung 5-100 MN/m3 nach DIN 45673-7
Bereich der dynamischen Einbettungsmodule (10Hz) 12 - 150 MN/m3 nach DIN 45673-7
  • LRT
  • Metro
  • Hauptlinie
  • Hochgeschwindigkeit

Einrichtung

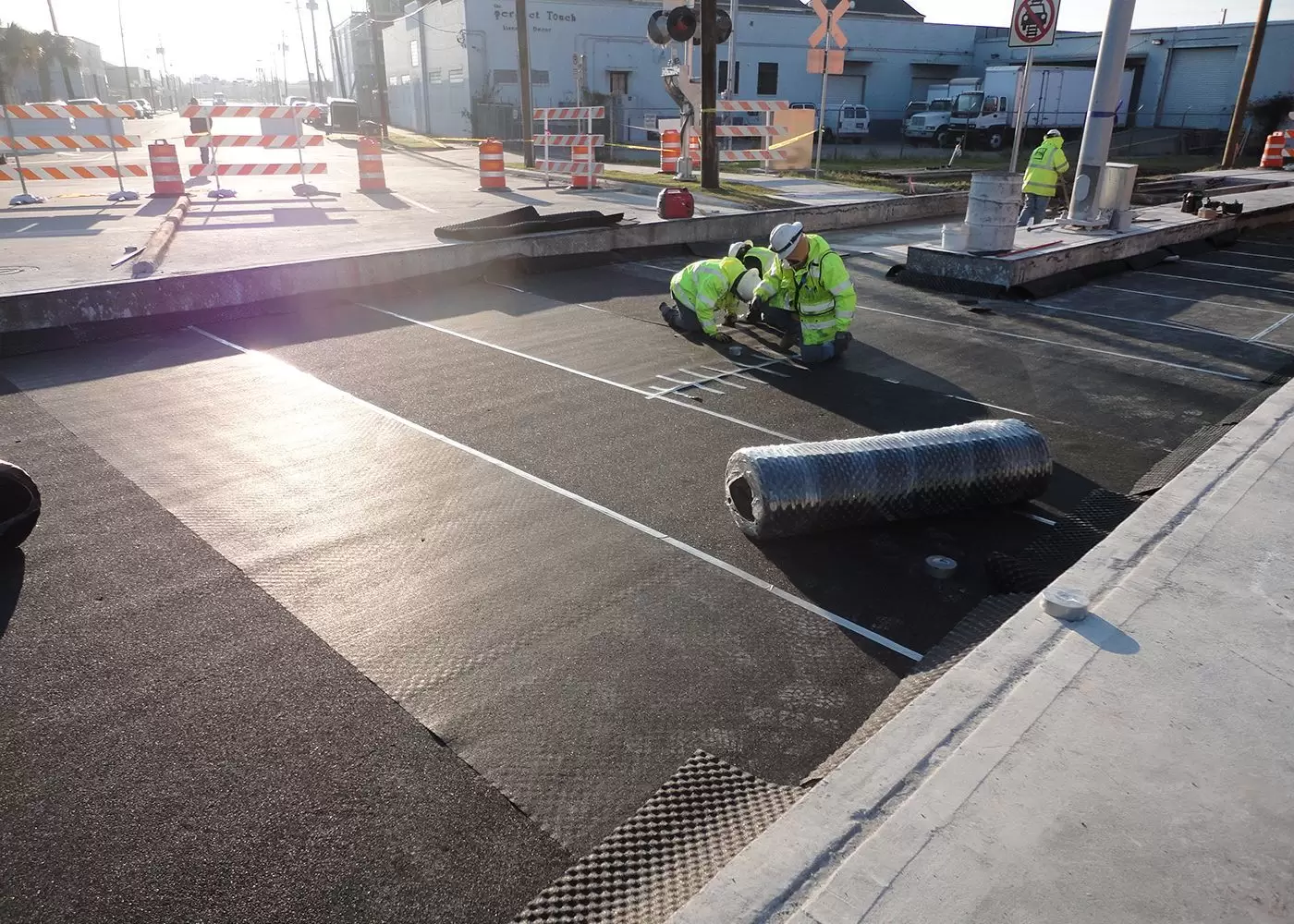

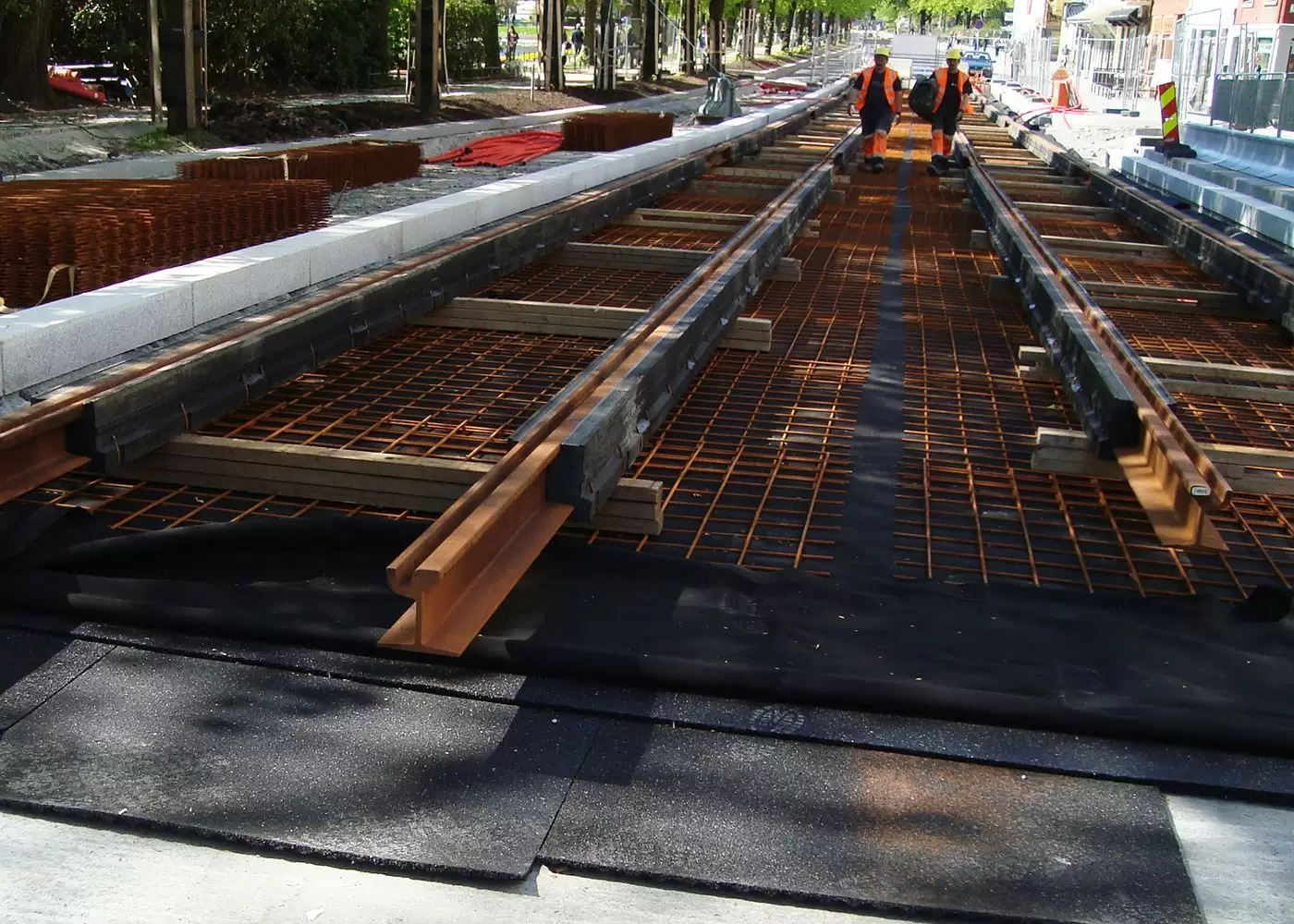

Verlegung in einfacher, doppelter oder dreifacher Lage möglich, ggf. mit einer Unterschicht

Geometrie

Flach oder gewellt

Fuge oben

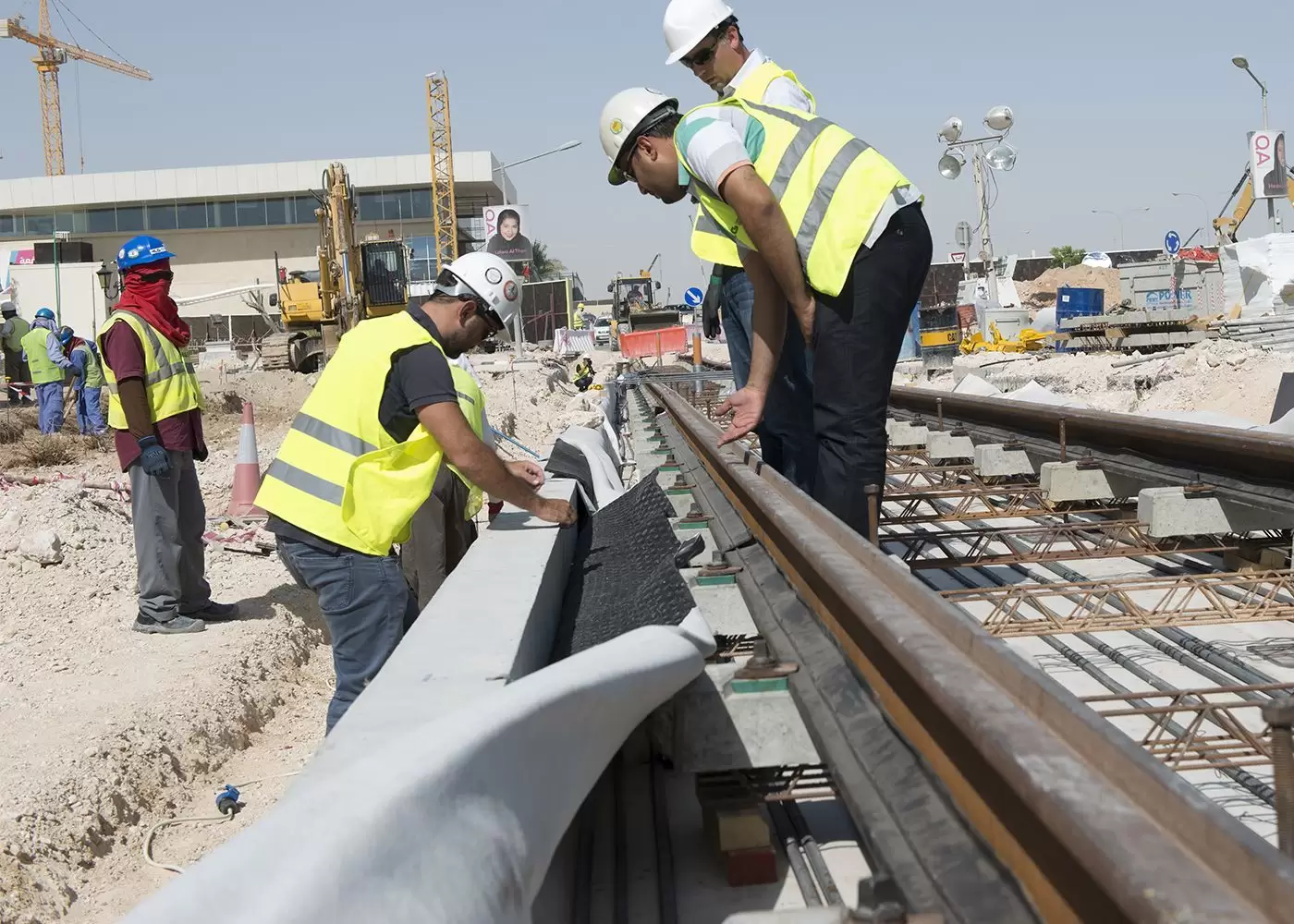

Wenn die seitliche Matte eine Wellenmatte ist, kann hochdichtes RR-Material oder eine elastische Fuge gegossen werden

Versorgung

Rollen oder Bogen
