Sistemas de fixação

Placa de base de Fastclip

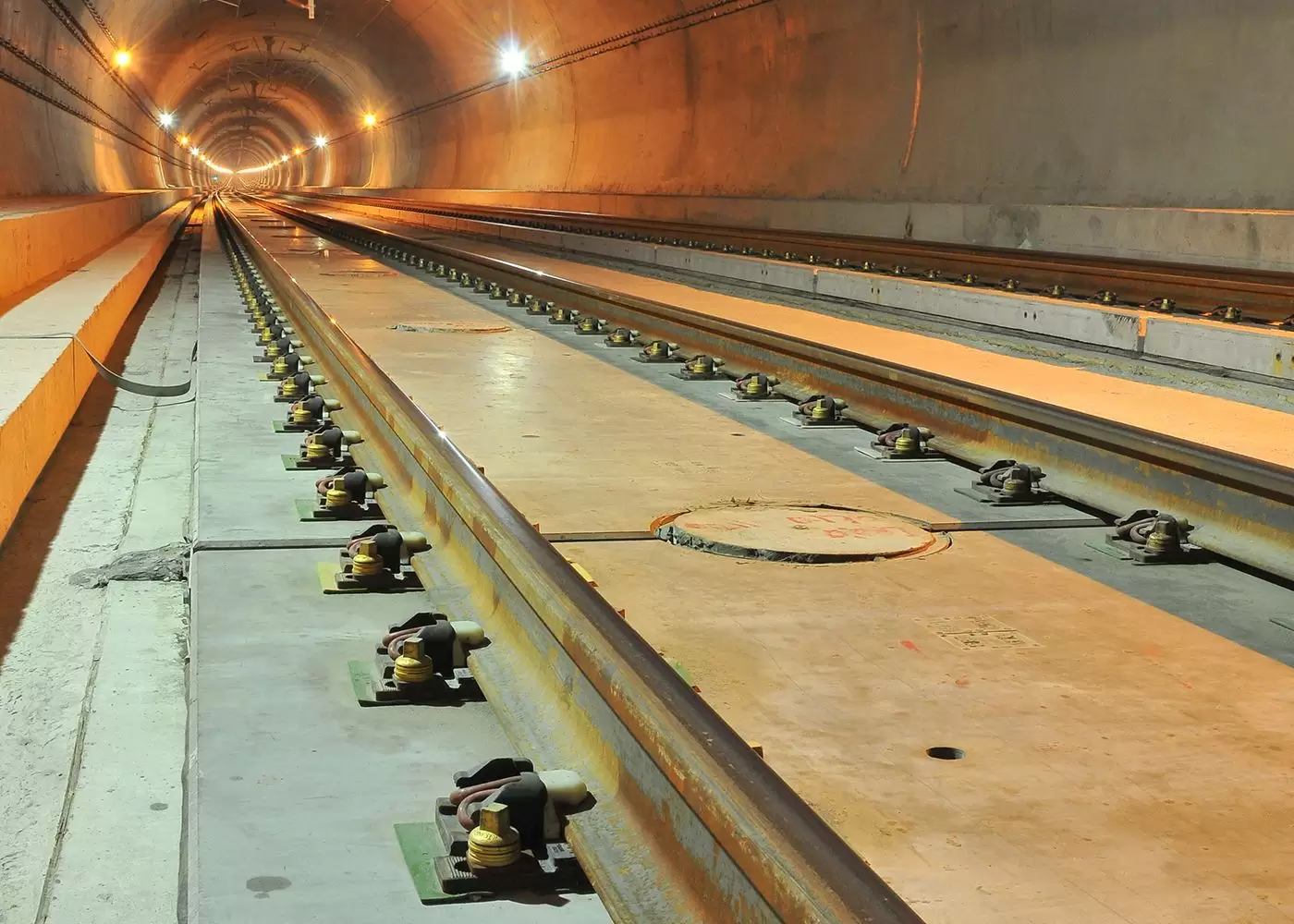

Um conjunto de fixação que fornece um sistema de fixação de trilhos Fastclip da Pandrol cativo, principalmente para aplicações em trilhos sem lastro.

A placa de base oferece uma variedade muito grande de ajustes verticais e laterais em uma configuração em que esses ajustes podem ser feitos muito rápida e facilmente e com um mínimo de componentes adicionais necessários.

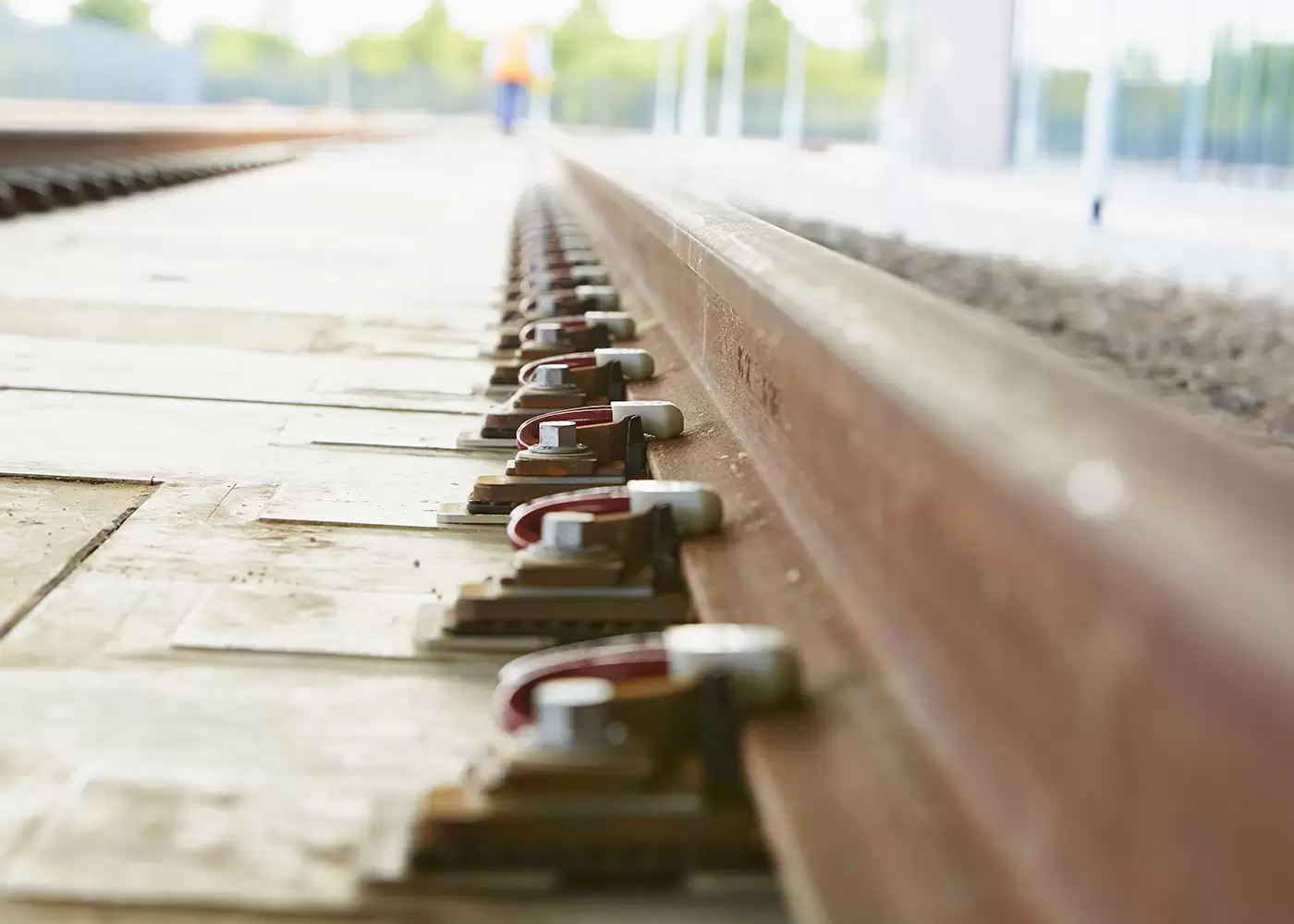

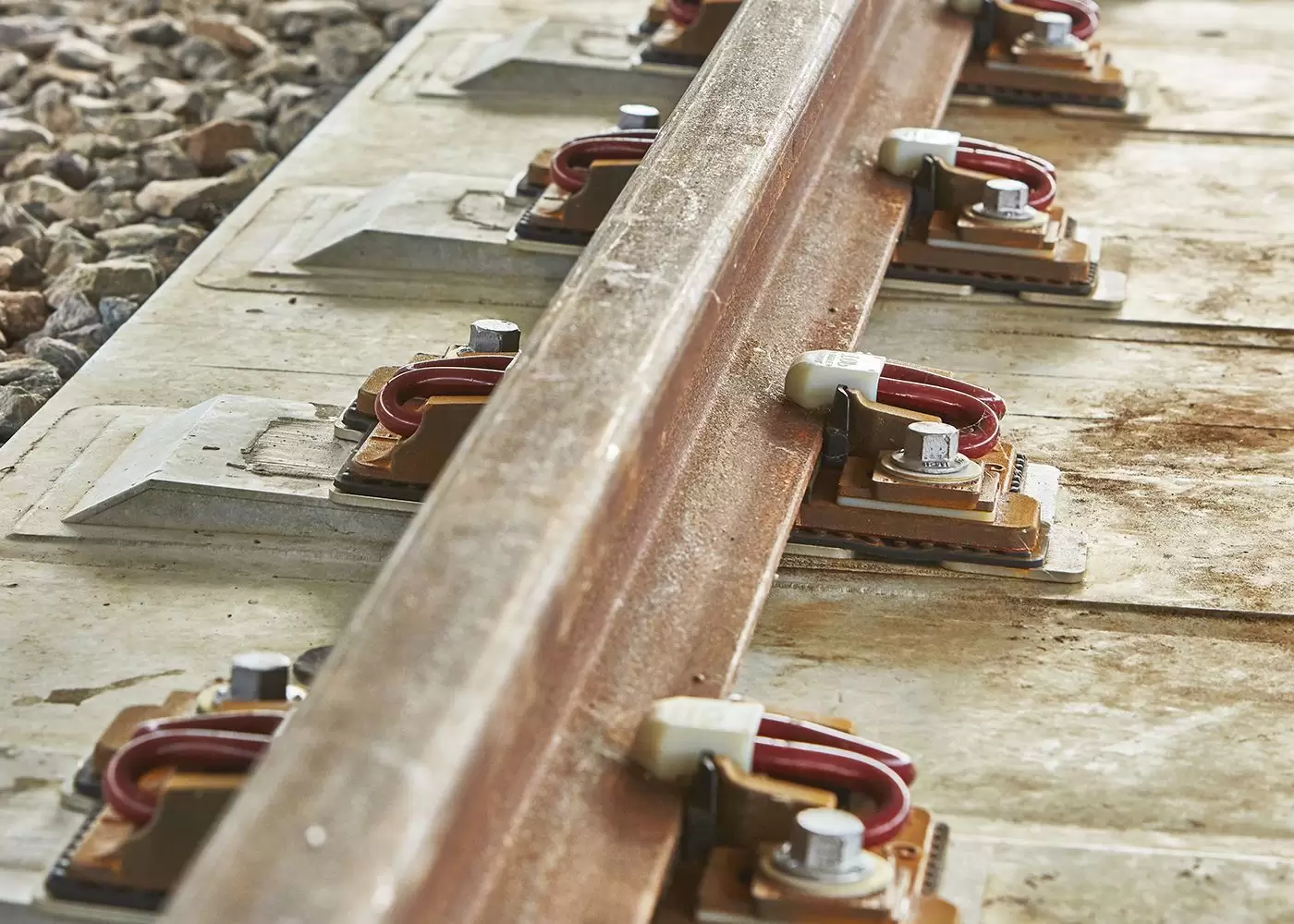

A placa de base Fastclip da Pandrol foi projetada para uso em elementos de concreto pré-fabricados, construção de concreto de aplicação direta ou estruturas de aço.

O sistema é projetado para uma instalação e manutenção eficientes para oferecer aos operadores ferroviários um tempo de atividade na infraestrutura ferroviária maximizado.

Downloads

Características técnicas

  • Podem ser fornecidos como unidades pré-montadas com os grampos na posição estacionada.
  • Proporciona ajustes laterais na faixa de +/-12 mm por conjunto (ou +/-24 mm na bitola)
  • Proporciona ajuste vertical até +70 mm, por meio de encunhamentos encaixados por baixo do conjunto
  • Desenvolvido para proporcionar uma característica de rigidez que resulta em baixo ruído de rolamento
  • Disponível em configurações de baixa carga da base ou restrição longitudinal zero (ZLR). Para uso em estruturas de pontes e viadutos

Vantagens

  • Projetado para altos níveis de mecanização e automação na instalação e manutenção de vias, proporcionando manutenção mais rápida e altos níveis de ajuste
  • Os ajustes laterais podem ser feitos de forma rápida e fácil. Nenhum componente precisa ser trocado e não há necessidade de desmontar o sistema de fixação.
  • Não há limite para o tamanho do incremento no qual ajustes laterais podem ser feitos dentro da faixa de +/12 mm. A posição lateral absoluta dos trilhos pode ser definida tanto na fase de construção como também durante as atividades de manutenção da via
  • Normalmente, os ajustes verticais podem ser feitos sem a necessidade de desmontar totalmente o sistema de fixação. Afrouxar as ancoragens é suficiente para permitir que todos os ajustes, exceto os muito grandes, sejam feitos de forma simples
  • Não é necessário trocar ou adicionar peças para fazer ajustes verticais, exceto os encunhamentos corretos e parafusos mais longos, se necessários, em intervalos grandes dentro da faixa de ajuste vertical de 70 mm
Sistemas de fixação

Placa de base de Fastclip

Variações do produto

  • FCB-A
    FCB-A

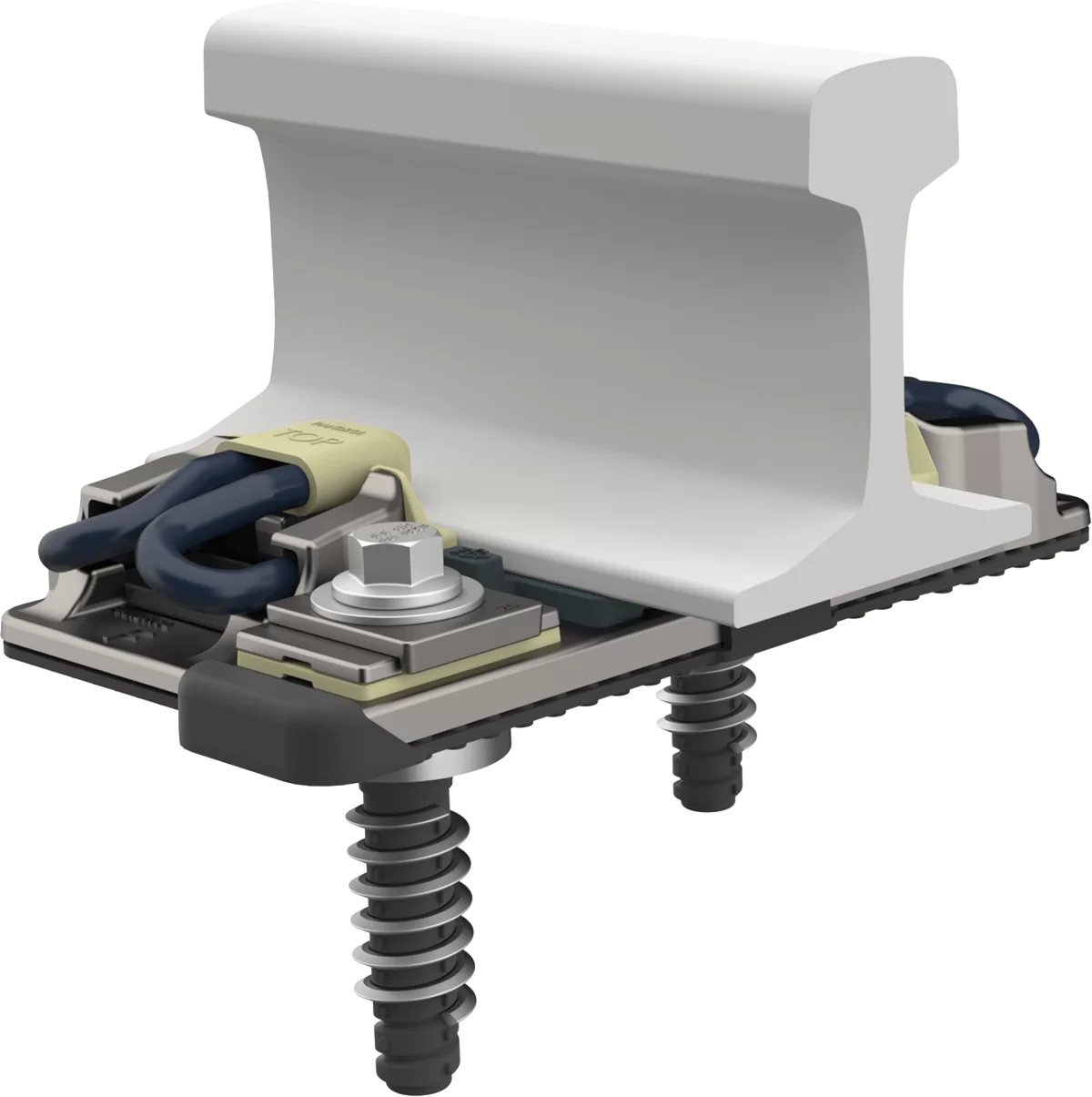

    Componentes: 1. Isolador de grampo e de contato 2. Isoladores de poste lateral 3. Placa de base 4. Palmilha do trilho 5. Palmilha sob a placa de base 6. Ancoragens com insertos
