Galets de mise en contrainte Vortok

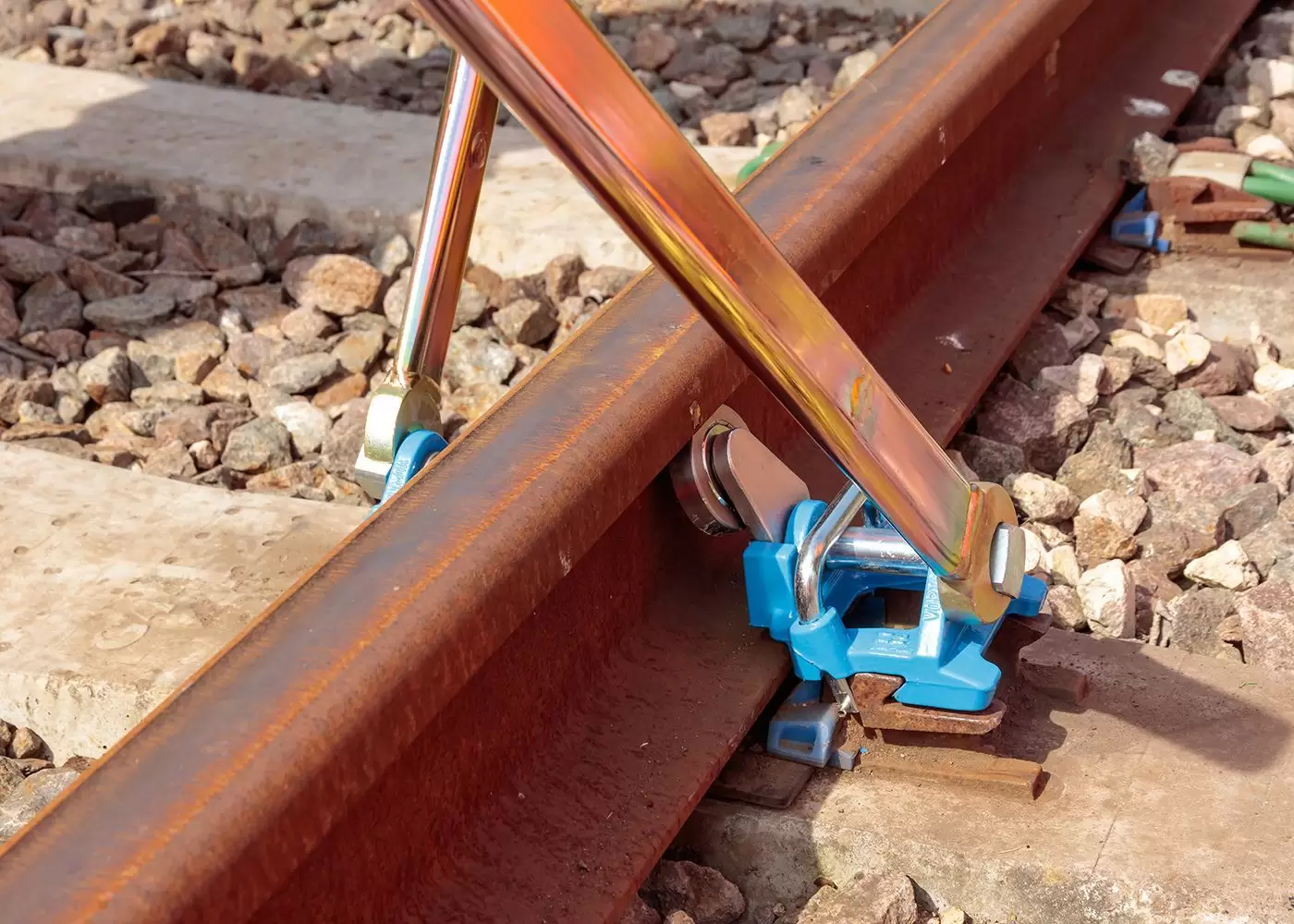

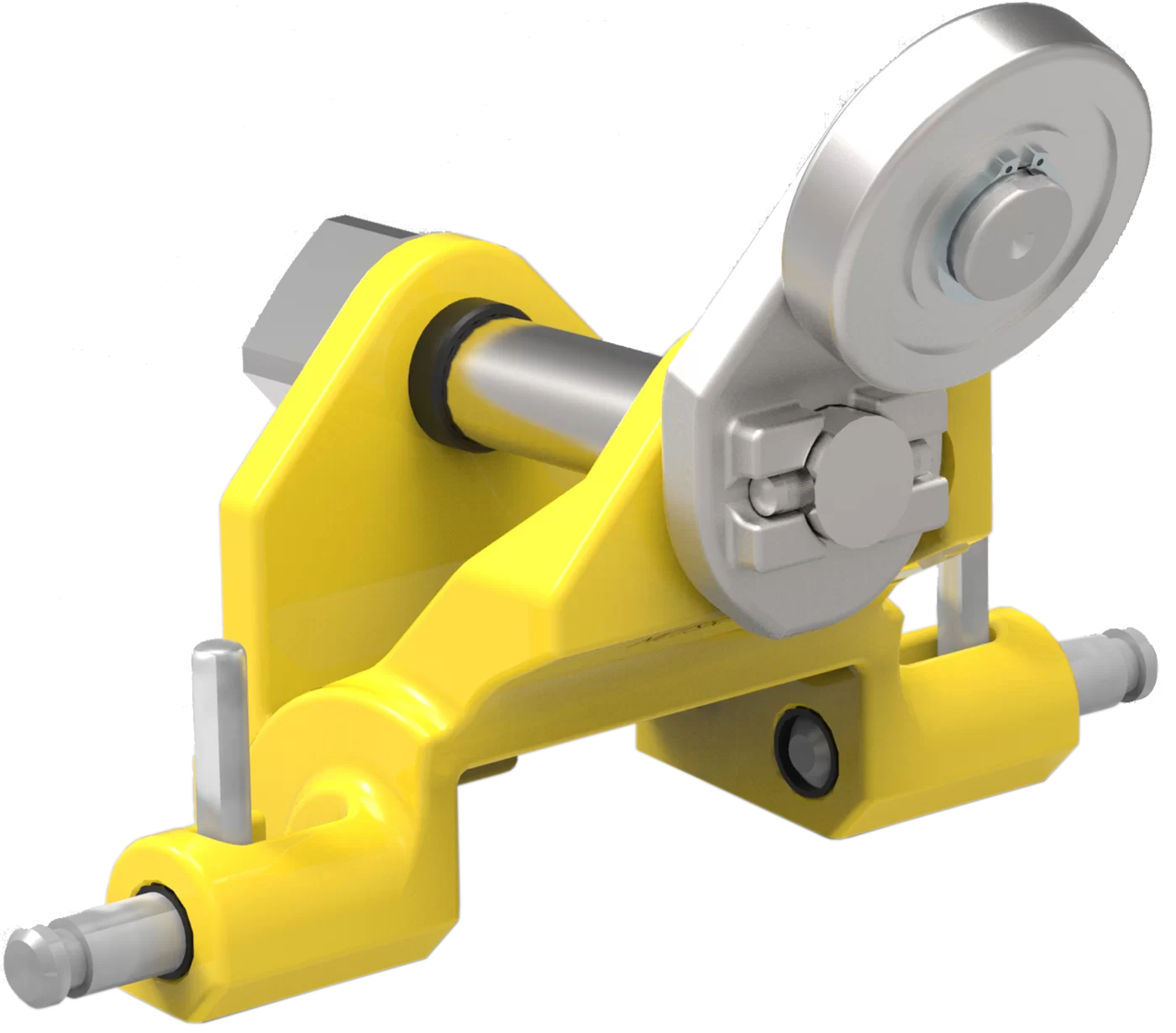

Le système VSR (Vortok Stressing Roller) est conçu pour être positionné sur les attaches de rail et, à l’aide d’un bras rotatif et d’un galet sur roulement, pour lever le rail libéré de la traverse.

Une fois levé, le rail peut être bougé en générant une très faible friction afin de le mettre en contrainte. La répartition de la contrainte en résultant est donc optimisée. Le VSR peut également être utilisé pour le remplacement des semelles.

Téléchargement

Caractéristiques techniques

  • Conçu pour s’adapter à la plupart des fixations et rails standard quel que soit le type de traverses
  • Afin de diminuer la friction, la solution du galet sur roulement à billes a été préférée aux rouleaux pleins, le galet venant en contact avec la partie inférieure du champignon de rail et non le patin ou l’âme de la voie
  • Tous les modèles intègrent une goupille de sécurité limitant le couple transmis à l’axe à une valeur maximum de 400 Nm
  • La fluidité des manoeuvres de levage et de descente évite tout risque de dommages aux semelles et aux éléments isolants.

Avantages

  • Le système permet une productivité accrue et des économies de personnel, les calculs montrant un gain de plus de 2 heures sur une opération de mise en contrainte de 900 m de rail standard.
  • Le système VSR constitue une méthode de mise en contrainte sûre et limite les risques de blessures aux mains et de dommages aux isolateurs. Le recours aux masses ou autres crics de levage n’est plus nécessaire
  • La répartition de la contrainte est améliorée et le risque de rupture aux points de soudage est réduit du fait de la meilleure localisation de l’application
  • Durée de vie 10 fois supérieure aux rouleaux conventionnels

éléments clés

Autriche EP(AT)1907627 (E506488)
Australie AU2006271474
Manipulation des rails et traverses

Galets de mise en contrainte Vortok

Versions

  • fVSR
    fVSR

    Conçu pour une utilisation avec les Pandrol Fastclip

  • eVSR
    eVSR

    Conçu pour une utilisation avec les Pandrol e-clip

  • feVSR
    feVSR

    Conçu pour une utilisation avec les Pandrol Fastclip FE
