VIPA SP

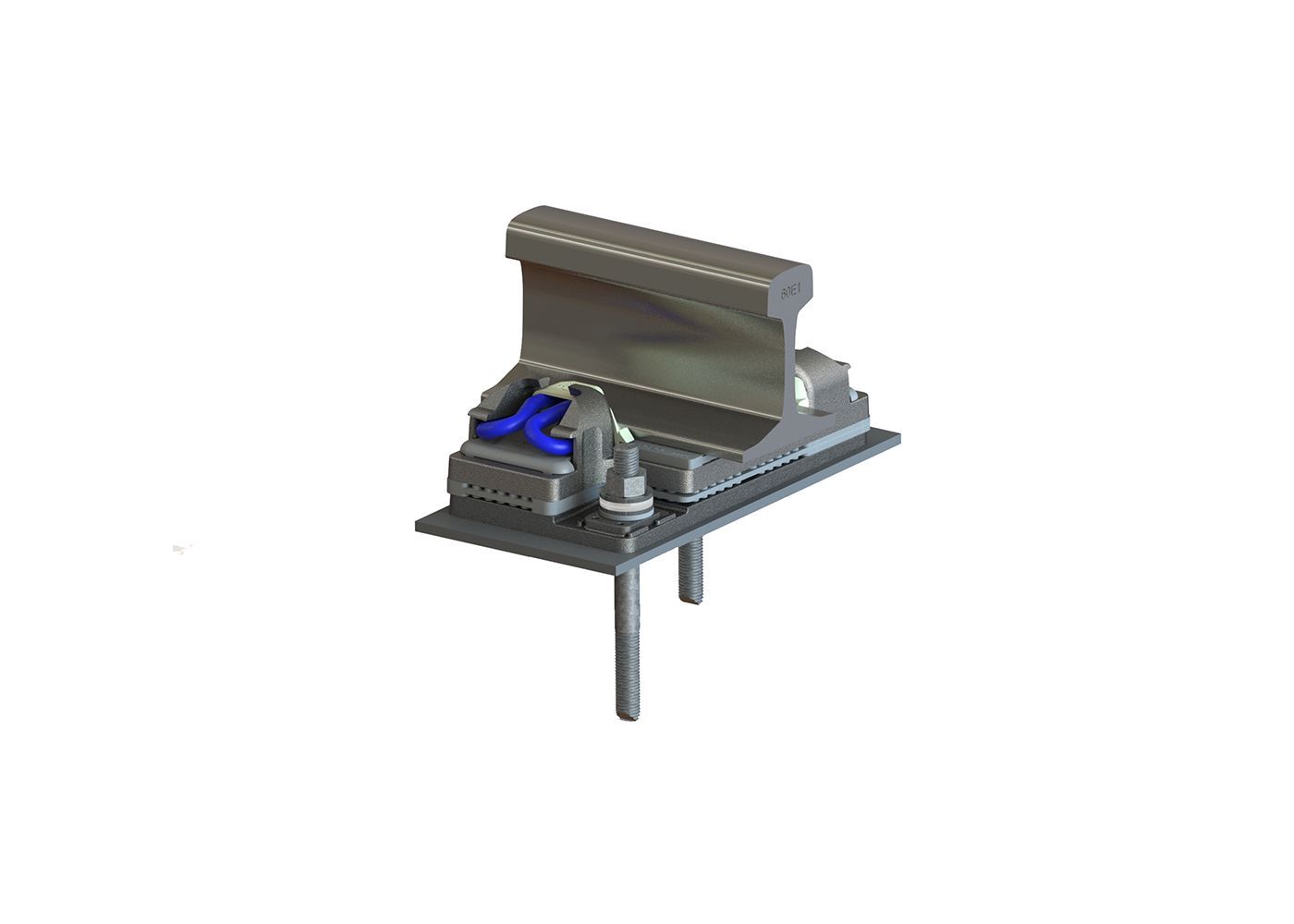

VIPA SP é um sistema de duas placas e duas palmilhas de alto desempenho que possibilita uma grande variedade de aplicações para formas de vias com dormentes de concreto, madeira e lajes.

Um sistema de apoio de via resiliente desenvolvido para atenuar as vibrações induzidas por contato entre a roda e o trilho, que são transferidas do trilho para a estrutura de apoio. VIPA SP é um conjunto de baixa rigidez com altos níveis de isolamento de vibração, assim como alto ajuste vertical e lateral.

Características técnicas

  • Para uso em trilhos sem lastro (trilhos sobre laje)
  • Os conjuntos VIPA SP podem ser instalados em estruturas de suporte de madeira, aço e concreto
  • Opções de baixa carga da base e restrição longitudinal zero (ZLR) estão disponíveis para uso em estruturas
  • Estão disponíveis versões com 2 furos e 4 furos. A placa de base com 2 furos foi projetada para cargas médias por eixo e alta velocidade. A placa de base de 4 furos foi projetada para cargas de eixos mais altas e curvas apertadas
  • Sistema de placa de base em 2 partes adequado para a construção de cima para baixo, construção com aplicação úmida, concreto pré-fabricado e fixação direta no tabuleiro da ponte

Vantagens

  • Destinado a aplicações em que é necessária uma redução de vibração muito boa
  • Concebida para longa vida útil, todas as peças são totalmente acessíveis e substituíveis, permitindo reparos que não requerem a substituição da unidade inteira
  • Proporciona um ajuste excepcionalmente amplo, normalmente entre +/- 15 mm lateral por placa de base, e +30 mm vertical
  • Possui duplo isolamento elétrico. O trilho é isolado da placa superior e a placa superior é isolada da placa de base pelas palmilhas de borracha, buchas e isoladores de linha
  • Os produtos VIPA SP são fornecidos nos locais das vias como unidades totalmente montadas
