Sistemas de fixação

Sistema SD

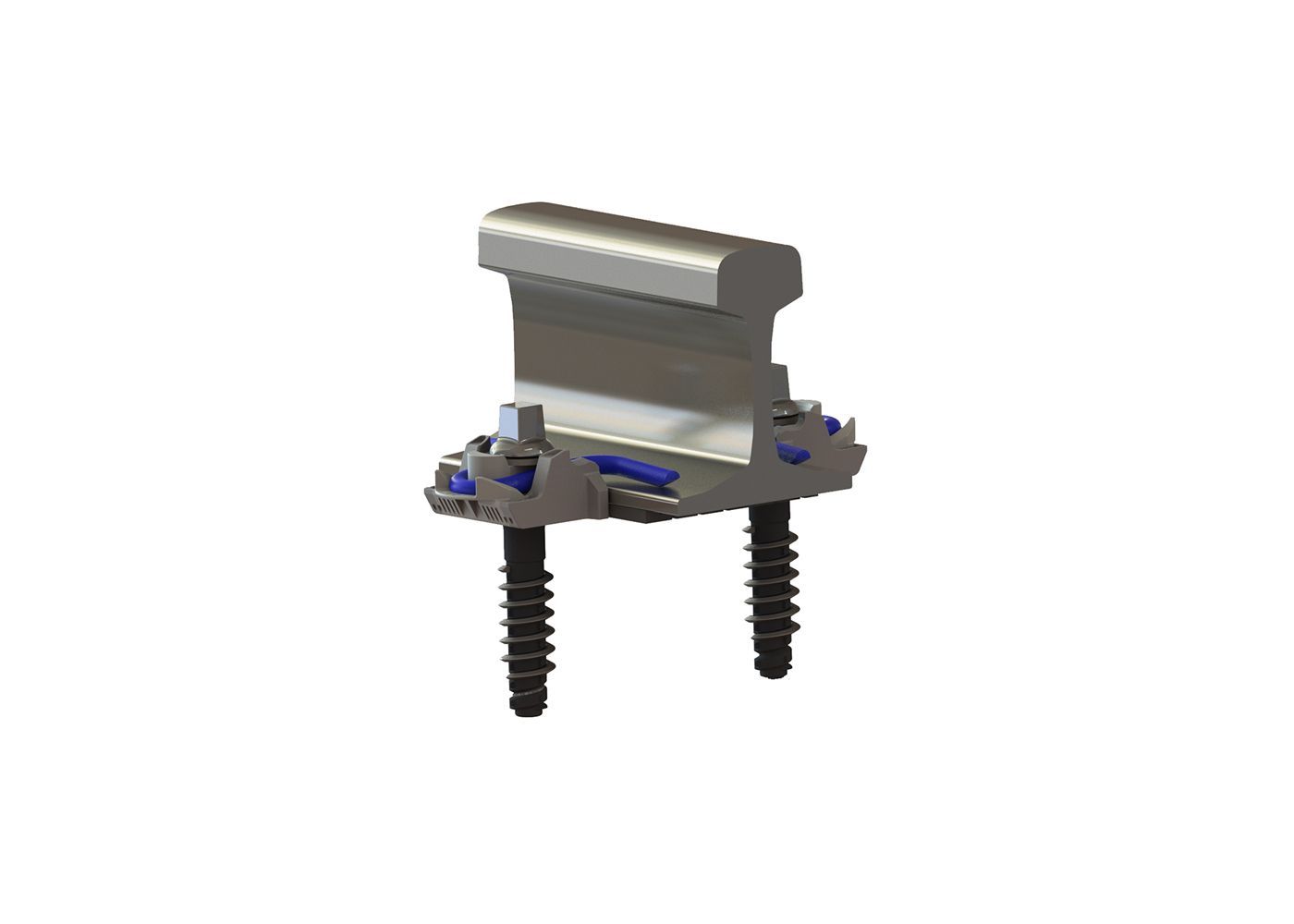

O sistema de fixação Safe Driven (SD) da Pandrol é uma solução de fixação aparafusada pré-montada, econômica e de alto desempenho para todas as categorias de via.

O sistema de fixação foi projetado com uma orientação controlada dos grampos da posição estacionada até a posição em serviço. O Sistema SD é desenvolvido para pré-montagem no dormente de concreto, podendo, adicionalmente, proporcionar altas taxas de instalação por métodos mecânicos.

Características técnicas

  • Os parafusos, uma vez apertados, são projetados para gerar força de aperto e restrição longitudinal para evitar movimentos indesejados no trilho. A alta elasticidade do grampo SD garante uma força de aperto regular e, consequentemente, uma constante contenção longitudinal
  • A grande faixa de torque aceitável entre 180 e 350 Nm permite que os parafusos sejam apertados até fazerem contato. A carga da base é obtida automaticamente uma vez que o parafuso é apertado até que faça contato.
  • Adequado para uso em vários tipos de dormentes de concreto e pode ser adaptado para uso em dormentes dentro da infraestrutura de via já existente

Vantagens

  • Todos os componentes SD saem da fábrica do dormente totalmente pré-montados no dormente, proporcionando enorme economia de mão de obra, bem como redução dos custos de distribuição e manuseio durante a colocação da via, tensão e troca de trilhos
  • Um design de fácil instalação reduz o custo de instalação das fixações dos trilhos e pode proporcionar maior economia durante a vida útil da fixação cada vez que os grampos são removidos e instalados para as atividades de manutenção dos trilhos
  • Todos os componentes permanecem cativos durante o procedimento de tensionamento dos trilhos para permitir um procedimento de neutralização da tensão simplificada. O grampo é simplesmente recuado para a posição estacionada para liberar o trilho
