Diseño de un enfoque más sencillo para los sistemas de fijación atornillados
Desarrollado como la última evolución del probado sistema de fijación «sd» de Pandrol, el «sd/QuickFit» incorpora una función de encendido - apagado que facilita una instalación y un mantenimiento de las vías más sencillos y eficientes.
Los equipos de instalación y mantenimiento ferroviario se ven sometidos a una presión cada vez mayor para trabajar de forma segura y eficiente con un acceso limitado a la vía. Las limitaciones de mano de obra y las exigencias físicas que conlleva el trabajo es la vía también están generando la necesidad de adoptar métodos de trabajo más sencillos y mecanizados.
Las operaciones tradicionales de fijación con tornillos pueden implicar una cantidad considerable de trabajo manual. Es posible que haya que colocar, soltar y fijar cada uno de los clips por separado, lo que a menudo requiere la intervención de más de un ingeniero y la realización de tareas repetitivas a nivel de vía.
sd/QuickFit se ha desarrollado para dar respuesta a estos retos prácticos. Al incorporar la función de encendido - apagado al probado sistema de fijación sd de Pandrol, QuickFit reduce las operaciones manuales de fijación y permite que el trabajo lo realice una sola persona o de forma mecanizada, según sea el caso.
Descubre la ingeniería que hay detrás de sd/QuickFit
Desarrollado es función de las exigencias prácticas de la instalación y el mantenimiento de vías, sd/QuickFit incorpora la función de encendido - apagado al acreditado sistema de fijación sd.
Realizada es colaboración con la UNESCO, esta película analiza el proceso de ingeniería que hay detrás de esta innovación y cómo sus componentes interactúan entre sí para facilitar la instalación y el mantenimiento.

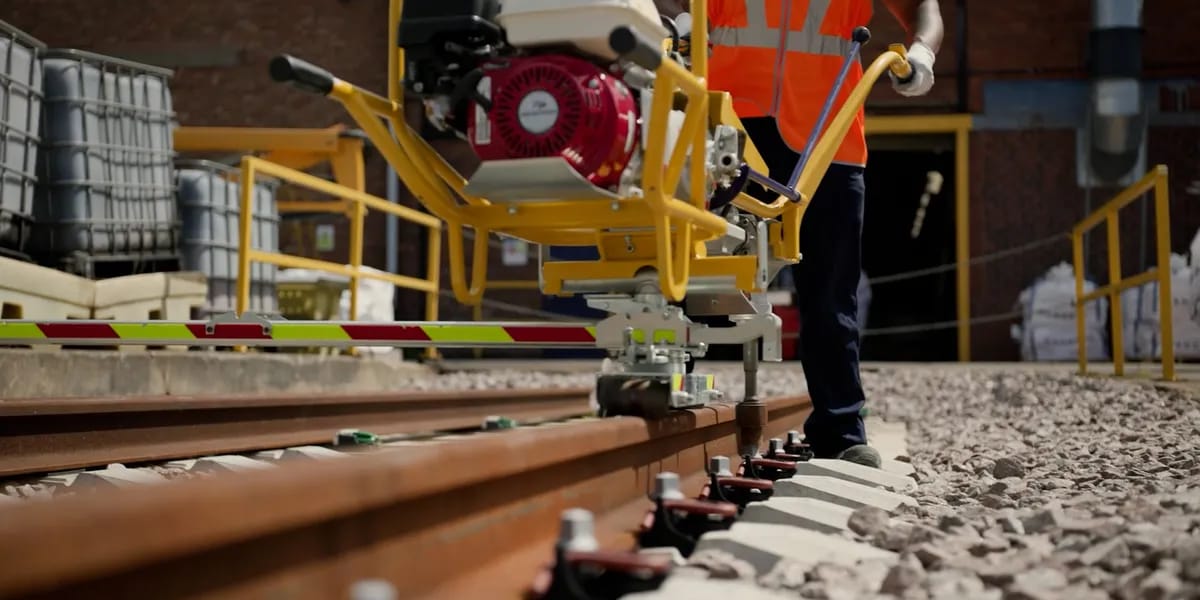

La mecanización de las uniones atornilladas
Pandrol lleva mucho tiempo apostando por la instalación mecanizada a través de sus sistemas de fijación sin rosca. El reto para sus equipos de ingeniería consistía es aportar ventajas operativas similares a una fijación atornillada sin alejarse de los principios establecidos del sistema sd.
Con QuickFit, al apretar el tornillo de fijación, el clip pasa de su posición de mantenimiento a su posición de funcionamiento es el carril. Al aflojar el tornillo, el movimiento se invierte y el clip vuelve a su posición de reposo.
El resultado es un clip guiado y fijado que puede estar es estado de encendido o apagado mediante el movimiento habitual del tornillo. Esto reduce la necesidad de que los ingenieros tengan que volver a colocar la fijación manualmente.
Sacar más partido al aislante

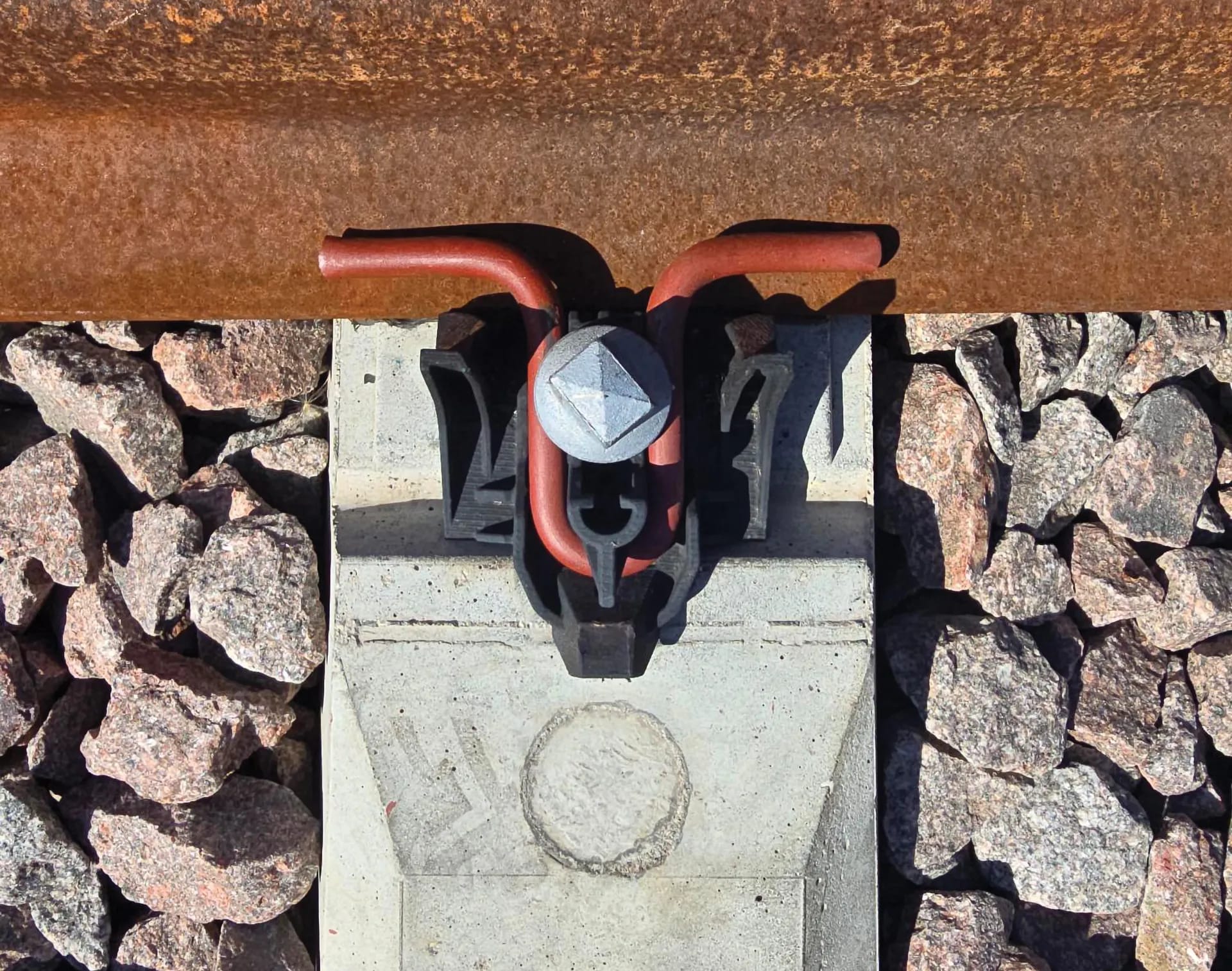

Una parte fundamental de la innovación reside es el aislante de plástico.
Su función principal sigue siendo el aislamiento eléctrico, lo que ayuda a evitar fugas eléctricas hacia las traviesas. es el caso del sd/QuickFit, su geometría también desempeña un papel activo es el control del movimiento del clip.
A medida que se aprieta el tornillo de fijación, el clip se desplaza por una rampa integrada es el aislador, lo que lo guía hacia el carril y lo coloca es su posición de servicio. Cuando se afloja el tornillo, el clip vuelve a la posición de mantenimiento.
Este movimiento controlado reduce la necesidad de reajustes manuales, al tiempo que permite que la fijación permanezca premontada. De este modo, las traviesas pueden entregarse es la obra con el clip bien sujeto, alejado del asiento del carril y sin componentes de fijación sueltos.

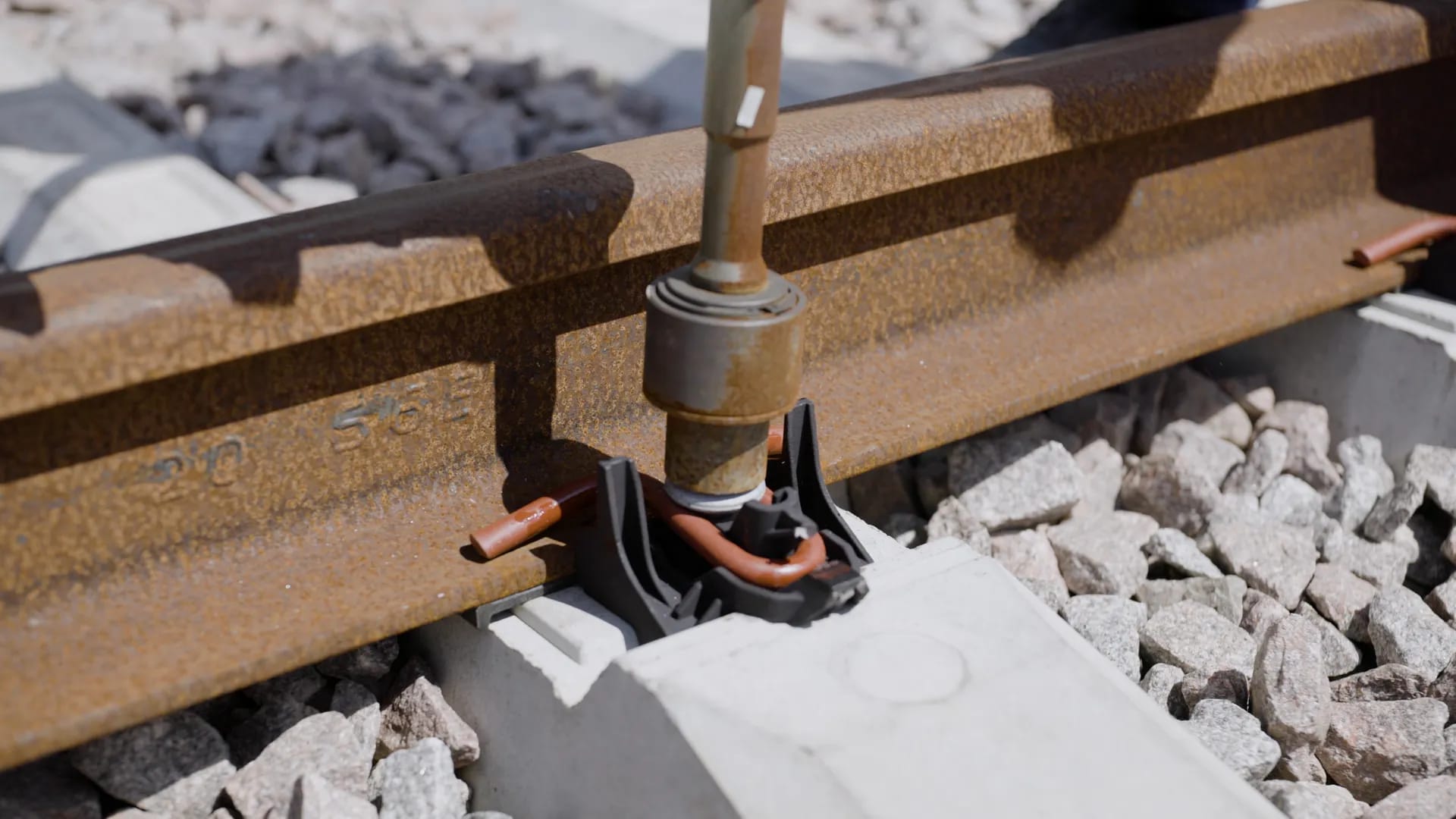

Una vez colocado el carril, la fijación puede ponerse es funcionamiento mediante el tornillo de cabeza hueca.
Desde el concepto de ingeniería hasta el sistema operativo
Aunque el movimiento final parece sencillo, su consecución requirió una exhaustiva labor de investigación, pruebas y colaboración entre los equipos técnicos de Pandrol.
El proceso de desarrollo pasó de la simulación digital a los prototipos físicos, con múltiples iteraciones de diseño destinadas a perfeccionar la relación entre el clip, el tornillo de fijación y el aislante. Cada fase permitió al equipo comprender mejor cómo debían interactuar los componentes para producir un movimiento controlado y repetible.
Este proceso no consistió simplemente es cambiar un clip. El reto de ingeniería consistía es añadir nuevas funcionalidades sin renunciar al rendimiento y la fiabilidad fundamentales del sistema de fijación sd.
Por lo tanto, QuickFit no es un producto independiente ni un sistema de fijación completamente nuevo. Se trata de la última evolución de sd, desarrollada es torno a los retos reales de instalación y mantenimiento a los que se enfrentan los equipos de pista.
Instalación y mantenimiento más sencillos
Dado que el clip se desplaza gracias al mecanismo del tornillo de cabeza hueca, QuickFit reduce las operaciones manuales relacionadas con la preparación, el posicionamiento y la liberación de las fijaciones atornilladas.
Durante la instalación, la posición de estacionamiento fijada facilita el suministro de traviesas premontadas. Una vez que el carril se ha encajado es su posición, al apretar el tornillo de carrocería se activa el clip.
Durante las tareas de mantenimiento, al aflojar el tornillo de fijación, el clip vuelve a su posición de mantenimiento. Esto puede resultar especialmente útil para actividades que requieren aflojar las fijaciones a lo largo de un tramo de vía, como la sustitución de carriles y la gestión de la tensión del carril.
Para los equipos de atletismo, sd/QuickFit ofrece varias ventajas prácticas:
- Operaciones de instalación y mantenimiento más sencillas
- Menos operaciones manuales de clipado, eliminación de clips y reposicionamiento
- Reducción del tiempo dedicado a la manipulación de los elementos de fijación a nivel de vía
- Apoyo al trabajo individual, cuando proceda
- Mayor compatibilidad con los métodos de trabajo mecanizados
- Un uso más eficiente de la mano de obra disponible y del acceso a las vías
Basado es los puntos fuertes ya consolidados de sd
sd/QuickFit se basa es el acreditado sistema de fijación sd, diseñado para ofrecer un rendimiento sólido y, al mismo tiempo, mejorar la eficiencia es la instalación y el mantenimiento de las vías.
El clip sd compacto utiliza menos acero que los diseños tradicionales similares de fijación atornillada. Su menor peso facilita la manipulación de los componentes, al tiempo que contribuye a un uso más eficiente de los materiales y a un transporte más eficaz.
La geometría del clip también desempeña un papel importante es su rendimiento a largo plazo. El clip sd tiene una frecuencia natural más alta que las abrazaderas de tensión tradicionales comparables, lo que reduce su sensibilidad a las vibraciones generadas por el paso de los trenes.
Ciertas frecuencias de excitación pueden provocar un aumento de la vibración y amplitudes perjudiciales es un clip de fijación, lo que contribuye a la fatiga con el paso del tiempo. Al alejar la frecuencia natural del clip de estos rangos críticos, el diseño «sd» mejora la robustez y ayuda a reducir el riesgo de fatiga relacionada con la vibración.
La frecuencia natural del clip sd es superior a 1.000 Hz, frente a los aproximadamente 550 Hz del clip SKL tradicional equivalente. Este aumento significativo garantiza una mayor durabilidad bajo cargas dinámicas es la vía.
El diseño más amplio de la tarjeta sd también ofrece:
- Alta resistencia eléctrica para garantizar la integridad de la señal
- Mayor contacto entre el clip y el carril
- Geometría diseñada para ayudar a evitar que el balasto quede atrapado
- Una interfaz sellada entre el tornillo y el aislante que ayuda a evitar que el polvo y los residuos penetren es las traviesas o es la vía es losa.
- Conjunto de apriete por contacto para una instalación controlada de fijación
- Un diseño compacto adecuado para una amplia gama de aplicaciones ferroviarias
Estas son las ventajas ya reconocidas del sistema de fijación sd. QuickFit aporta una nueva funcionalidad operativa, lo que facilita el desplazamiento del clip entre su posición de reposo y la de funcionamiento.
Compatibilidad con la conversión de SKL a sd
Actualmente, QuickFit está disponible como opción para el modelo sd-RE, diseñado para asientos con carriles compatibles con el perfil SKL.
Para los propietarios de infraestructuras que estén considerando pasar de SKL a sd, esta capacidad de adaptación permite conservar las traviesas existentes que sean compatibles. Esto ofrece una vía más práctica para adoptar el sistema de fijación sd sin que sea necesario sustituir automáticamente la instalación de traviesas más ancha.
Por lo tanto, los clientes pueden beneficiarse del clip «sd», más ligero, de su mayor frecuencia natural y de las ventajas de rendimiento más amplias que ofrece el diseño «sd», además de la facilidad de instalación y mantenimiento que aporta QuickFit.
Innovación práctica centrada es los equipos de atletismo
sd/QuickFit demuestra cómo la tecnología de fijación ya consolidada puede seguir evolucionando es función de los requisitos operativos cambiantes.
La innovación parte de un reto práctico: reducir la cantidad de trabajo manual que conlleva la instalación y el mantenimiento de las fijaciones atornilladas. La solución consiste es una interacción diseñada entre el tornillo de carrocería, el clip y el aislante, que convierte una acción de fijación habitual es un proceso más eficiente.
Al combinar la función de encendido - apagado con las ventajas ya consolidadas del sistema de fijación sd, QuickFit permite simplificar las operaciones, aprovechar mejor la mano de obra y aumentar la mecanización cuando sea posible.
Se trata de una innovación práctica es ingeniería, desarrollada teniendo es cuenta la forma de trabajar de los equipos de atletismo.
Vayas donde vayas, nosotros te acompañamos.
Descubre sd/QuickFit
Explora el sistema de fijación sd y descubre cómo QuickFit puede facilitar las operaciones de instalación y mantenimiento, haciéndolas más sencillas y eficientes.
Habla con nuestros expertos es sistemas de fijación
