Systèmes d'électrification

Caténaire escamotable

PLa caténaire escamotable de Pandrol est un système ingénieux de caténaire rigide amovible conçu pour faciliter et sécuriser les opérations de maintenance sur le matériel roulant.

Caténaire escamotable présentation du produit

La possibilité de rétracter le système de caténaire permet d’accéder librement au toit du véhicule et de l’entretenir en toute sécurité.

  • L’espace ainsi créé permet également de soulever le train pour inspecter et entretenir les bogies
  • Conçu pour tout matériel roulant équipé d’un pantographe, notre système sécurisé est compatible avec de nombreux équipements utilisés dans les parcs d’entretien, tels que les sectionneurs, les passerelles, les ponts roulants, les portes, les équipements de signalisation et les plateformes élévatrices

Téléchargements

Avantages de la Caténaire escamotable

01

Entretien facile

Contrairement aux caténaires rigides traditionnelles, la caténaire escamotable de Pandrol permet d’accéder librement au toit du train, facilitant ainsi de nombreuses opérations de maintenance.

02

Sécurité renforcée

L’utilisation de ce système est extrêmement sûre grâce à des dispositifs de sécurité tels qu’un arrêt d’urgence, une alarme et des contrôles d’utilisation maximale.

03

Économie d'argent

Le panneau de commande intuitif permet la rétraction rapide et efficace de la caténaire, permettant ainsi un gain de temps et une réduction des coûts de main-d’œuvre grâce à la simplification des opérations de maintenance.

04

Facile à utiliser

Les composants en aluminium et en acier ainsi que la simplicité de la caténaire escamotable de Pandrol la rendent facile à entretenir.

05

Adaptabilité

Chaque dépôt peut bénéficier de solutions sur mesure et d’une meilleure rentabilité grâce à la grande adaptabilité de la caténaire escamotable et à sa compatibilité avec les équipements existants.

06

Solution simple

Le système de caténaire rétractable bénéficie de la gamme complète de services de Pandrol, y compris la conception et l’ingénierie, les essais, la formation, la supervision et la maintenance sur site. Il s’agit d’une solution complète et simple pour l’entretien du matériel roulant.

Caractéristiques techniques de Caténaire escamotable

01

Barres et plaques en aluminium

La caténaire rigide est composée de barres en aluminium, assemblées avec des éclisses.

02

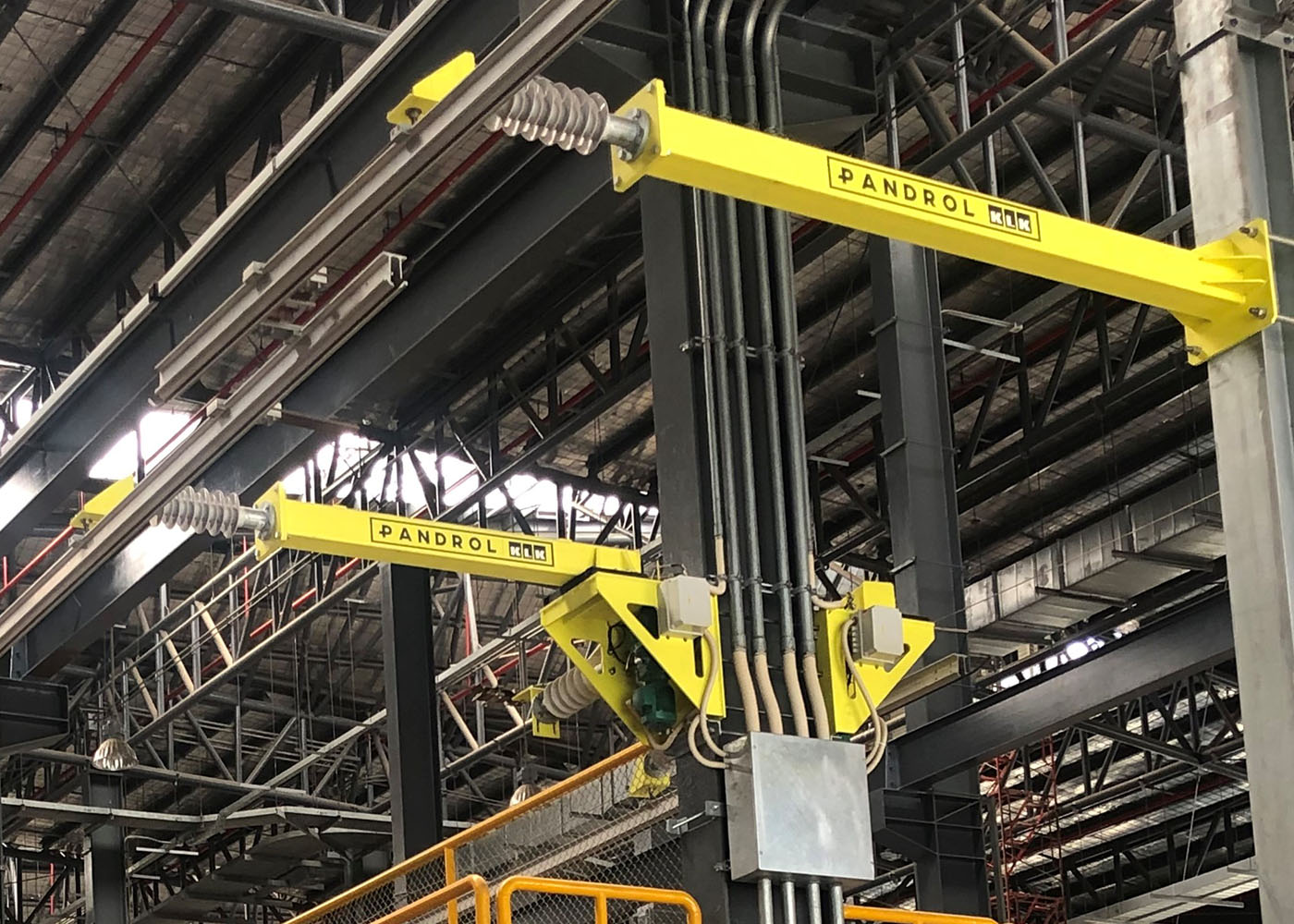

Bras pivotants

Les bras pivotants permettent de rétracter la caténaire facilement et en toute sécurité. Dans la version standard, les bras en acier sont disponibles dans des longueurs allant jusqu’à 6 m et installés au maximum tous les 12 m. Des versions motorisées et libres sont disponibles.

03

Entièrement escamotable

La caténaire peut être rétractée pour créer un espace libre et sécurisé au-dessus du véhicule. Le véhicule peut ainsi être soulevé, ce qui facilite l’entretien des bogies et permet un accès sécurisé au toit.

04

Panneau de commande

Le système fonctionne grâce à un panneau de commande à trois niveaux d’utilisateur, un écran tactile, des boutons et des indicateurs d’installation, de fonctionnement et de maintenance.

05

Compatibilité avec les équipements existants

Le système escamotable est compatible avec les équipements existants, tels que les sectionneurs, les passerelles, les ponts roulants, les portes, les équipements de signalisation et les plateformes élévatrices.

06

Dispositifs de sécurité

La caténaire escamotable de Pandrol est équipée de nombreux dispositifs de sécurité : code d’accès, arrêt d’urgence, alarme, contrôle d’utilisation maximale et capteurs.
