Entgraten
Die Abschergeräte von Pandrol entfernen überschüssiges Schweißmetall schnell und präzise, schützen dabei Ihr Schienenprofil und verkürzen die Ausfallzeiten. Erhältlich in monobloc_batteryk- oder Biblock-Konfigurationen, in breiten oder schmalen Ausführungen sowie mit Akku-, Netz- oder Gasbetrieb, eignen sie sich für eine Vielzahl von Gleiszugangs- und Baustellenbedingungen.
Was sind Entgraten-Produkte und wie funktionieren sie?

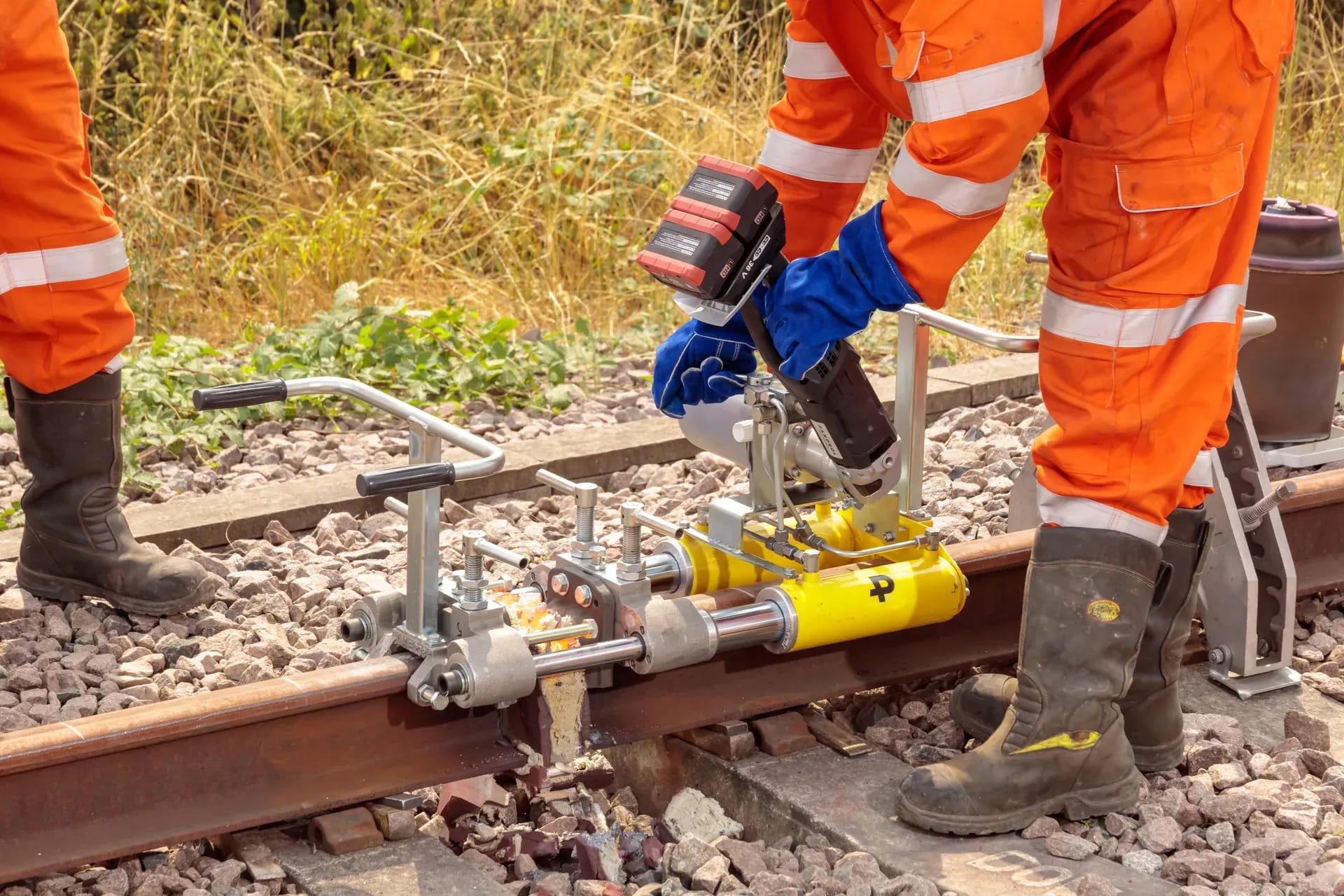

Nach dem Aluminothermischen Schweißen verbleibt überschüssiges Metall um den Schienenkopf herum – bekannt als Schweißkragen. Die Abschergeräte von Pandrol entfernen den Schweißkragen schnell und präzise, sodass das Profil für das Schleifen vorbereitet ist. Zwei hydraulisch betätigte Messer, die zu beiden Seiten der Schweißnaht positioniert sind, schließen sich und schneiden das überschüssige Metall in einem einzigen, kontrollierten Arbeitsgang ab. Über Schraubverstellungen lassen sich Messerhöhe, seitliche Position und Hub an das Schienenprofil anpassen, während ein unter dem Schienenkopf befestigtes, einziehbares Verriegelungssystem jede Maschine stabil hält und verhindert, dass sie sich während des Schnitts anhebt.
Sprechen Sie mit unseren Bahnexperten21 Tonnen Hydraulikkraft bei 250 bar scheren überschüssiges Schweißmetall in einem einzigen Durchgang ab.
Fünf Messertypen passen zu jedem Vignole-Schienenprofil und gewährleisten jedes Mal eine präzise Passform. Eine 10-mm-Stellit-Kante verstärkt jedes Gold-Messer und sorgt für eine langlebige Schnittfläche.
Ein einziehbares Verriegelungssystem hält jede Maschine stabil und verhindert, dass sie sich während des Schneidens anhebt.
Produktvorteile
Präzises Abscheren von Schweißnähten
Einstellbare Messer und Führungsrollen sorgen für präzise Schnitte, sodass Sie Schnitt für Schnitt gleichbleibende Ergebnisse erzielen.
Bessere Schleifqualität
Lassen Sie nur 2 mm Schweißgut über der Lauffläche stehen, um ein glattes Profil zu erhalten, das sich leicht schleifen lässt.
Maximierte Betriebszeit
Ein schneller, kraftvoller Schnitt verkürzt die Zeit des Schleifens und sorgt dafür, dass Ihre Kette schneller wieder einsatzbereit ist.
Übersicht

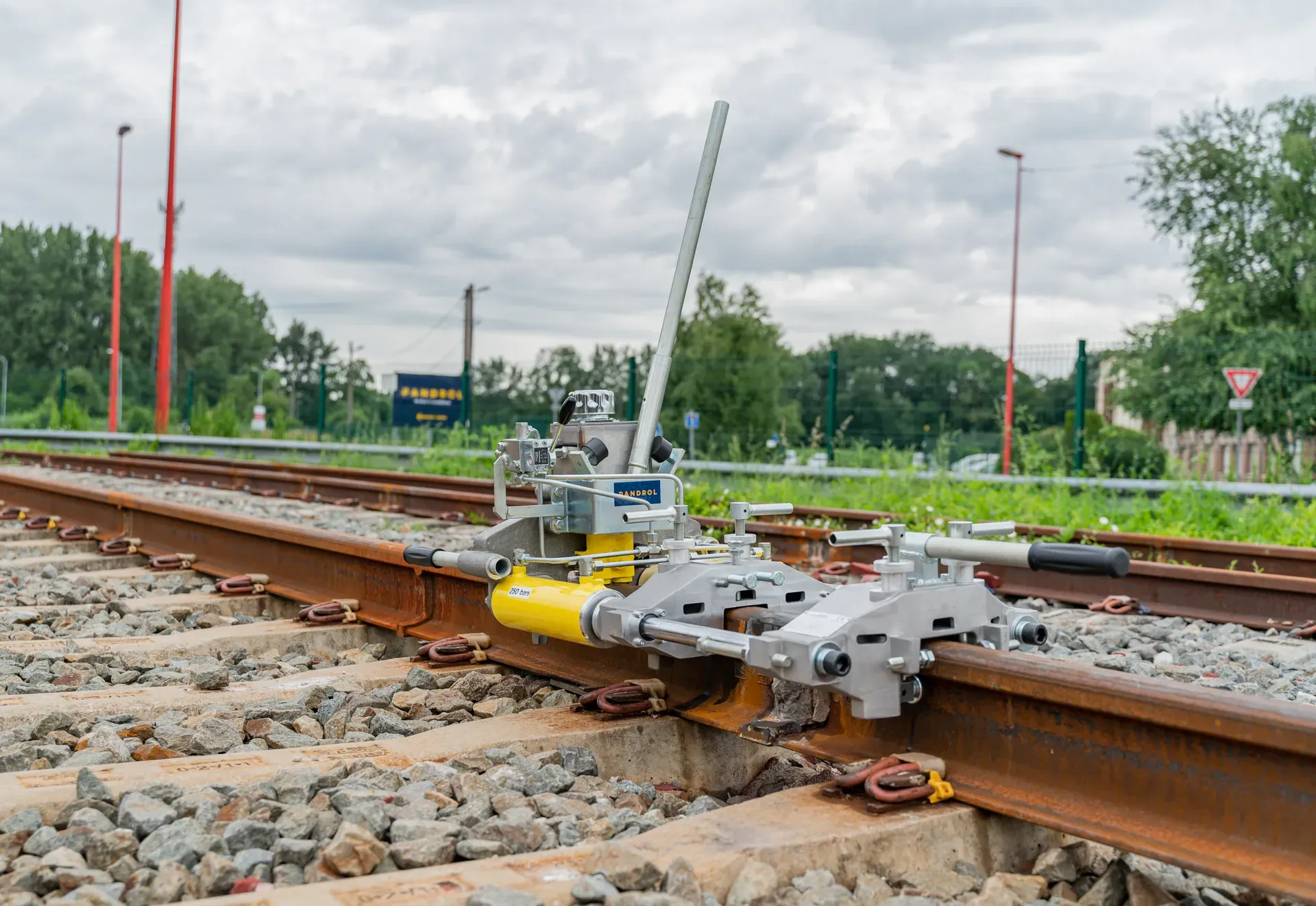

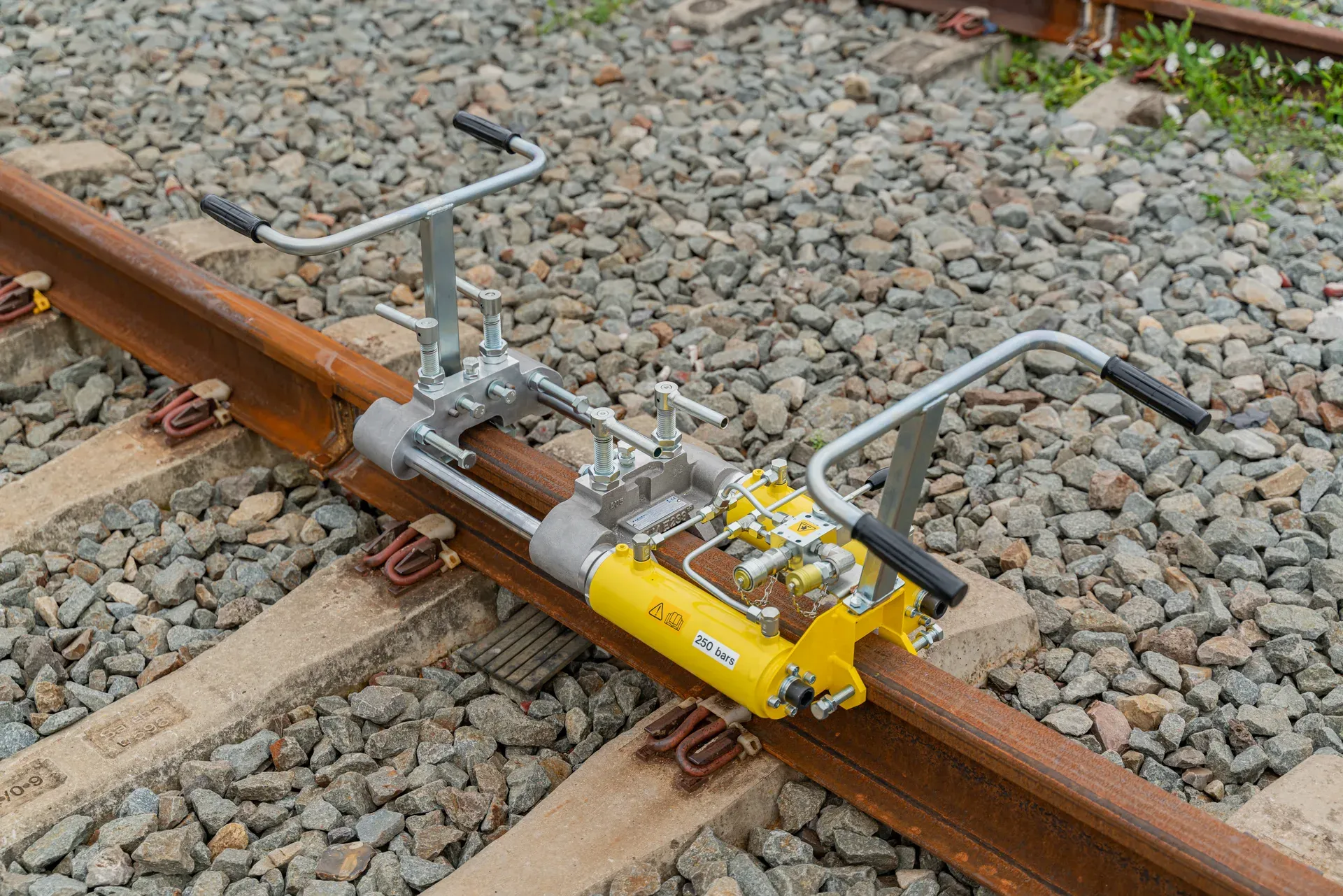

Die EPM2 ist eine manuelle Schermaschine mit integrierter hydraulischer Handpumpe, die für Schweißverfahren mit großem Spalt wie PLA68, WG68 und Head-Wash-Repair entwickelt wurde. Sie liefert eine Scherkraft von 212 kN bei bis zu 250 bar, ohne auf eine externe Stromquelle angewiesen zu sein, und ist damit eine zuverlässige Lösung, wenn kein Netz- oder Batteriestrom zur Verfügung steht.
Downloads
Übersicht

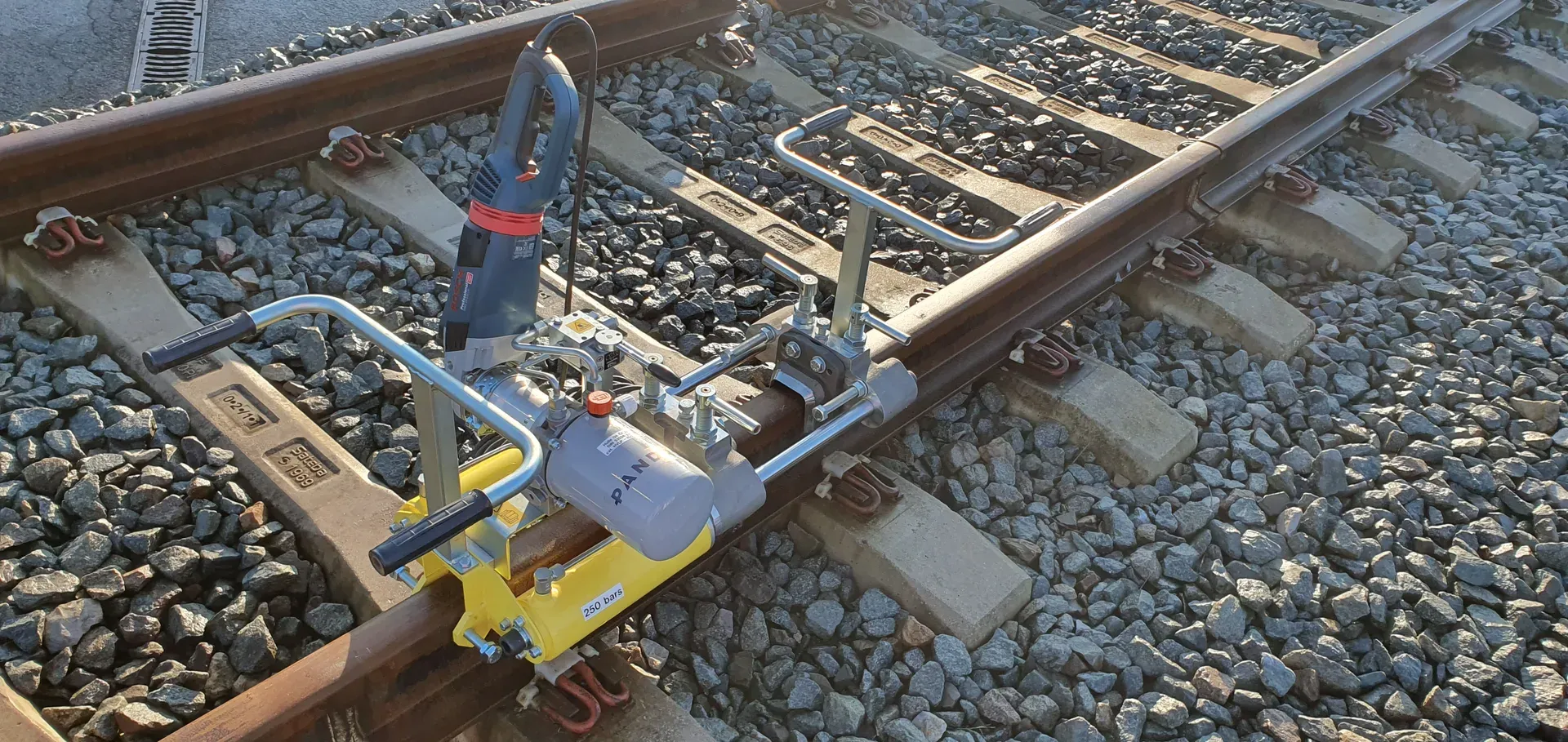

Die EME1 ist eine kompakte elektrische Schere, die für den Einsatz an schmalen Vignole-Schienen, einschließlich Weichen und Kreuzungen, entwickelt wurde. Dank einstellbarer Messer und Führungsrollen bietet sie dieselbe Präzision wie die hydraulische Schere von Pandrol, wird jedoch durch einen elektrischen Antrieb angetrieben. Sie liefert eine Scherkraft von 212 kN bei bis zu 250 bar in einem kompakten Gehäuse, das sich für beengte Arbeitsbereiche eignet.
Übersicht
Die 05100 ist eine leichte, akkubetriebene Schere, die mit einer abnehmbaren Milwaukee-Bohrmaschine betrieben wird und so emissionsfreies Schneiden bei geringerem Geräuschpegel auf der Baustelle ermöglicht. Mit einem Gewicht von 98 lbs (45,3 kg) lässt sie sich leicht anheben und transportieren, und eine einzige Akkuladung reicht für mehr als ein Dutzend Schweißnähte, ohne dass die Leistung nachlässt. Klingen mit Gussspitzen und einstellbare Niederhalterrollen sorgen für präzise Schnitte bei einer Vielzahl von Schienengrößen.
Downloads
Übersicht
Die 05100A ist eine hydraulische Schweißschere, die über eine externe Hydraulikversorgung mit einem Druck von bis zu 2000 psi (140 bar) und einem Durchfluss von 5 oder 10 gpm betrieben wird. Selbstarretierende, verstellbare Spannvorrichtungen und ein federzentriertes Durchflussregelventil sorgen für einen sauberen, zeitlich präzise abgestimmten Schnitt, während eine integrierte Schutzvorrichtung die Anschlüsse und Schläuche während des Betriebs schützt. Mit einem Gewicht von 111 lbs (50,3 kg) ist sie so konzipiert, dass sie leicht zu transportieren und auf der Strecke zu positionieren ist.
Übersicht
Die 05000 ist eine in sich geschlossene, manuell betätigte Hydraulikschere mit integrierter Pumpe, sodass keine externe Energiequelle erforderlich ist. Sie schneidet eine Schweißnaht in etwa 30 bis 45 Sekunden durch und kann mit geringfügigen Anpassungen für den Betrieb mit einem Pandrol-Antriebsaggregat umgerüstet werden. Mit einem Gewicht von 130 lbs (59 kg) ist sie für einen Betriebsdruck von bis zu 3000 psi (206 bar) ausgelegt und verfügt über einstellbare Niederhalterollen sowie Klingen mit Gussspitzen für einen zuverlässigen Schnitt bei einer Vielzahl von Schienengrößen.
Übersicht

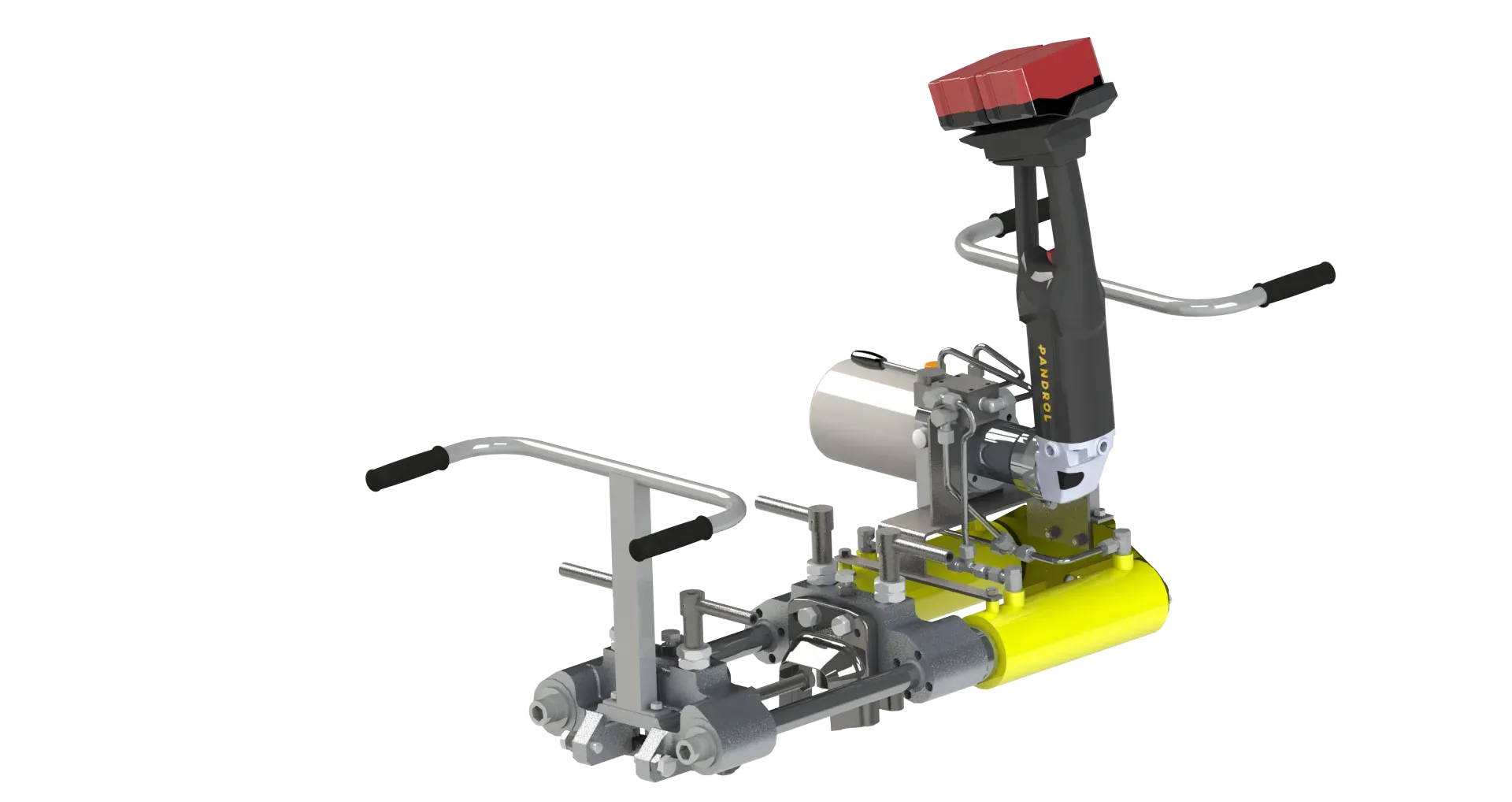

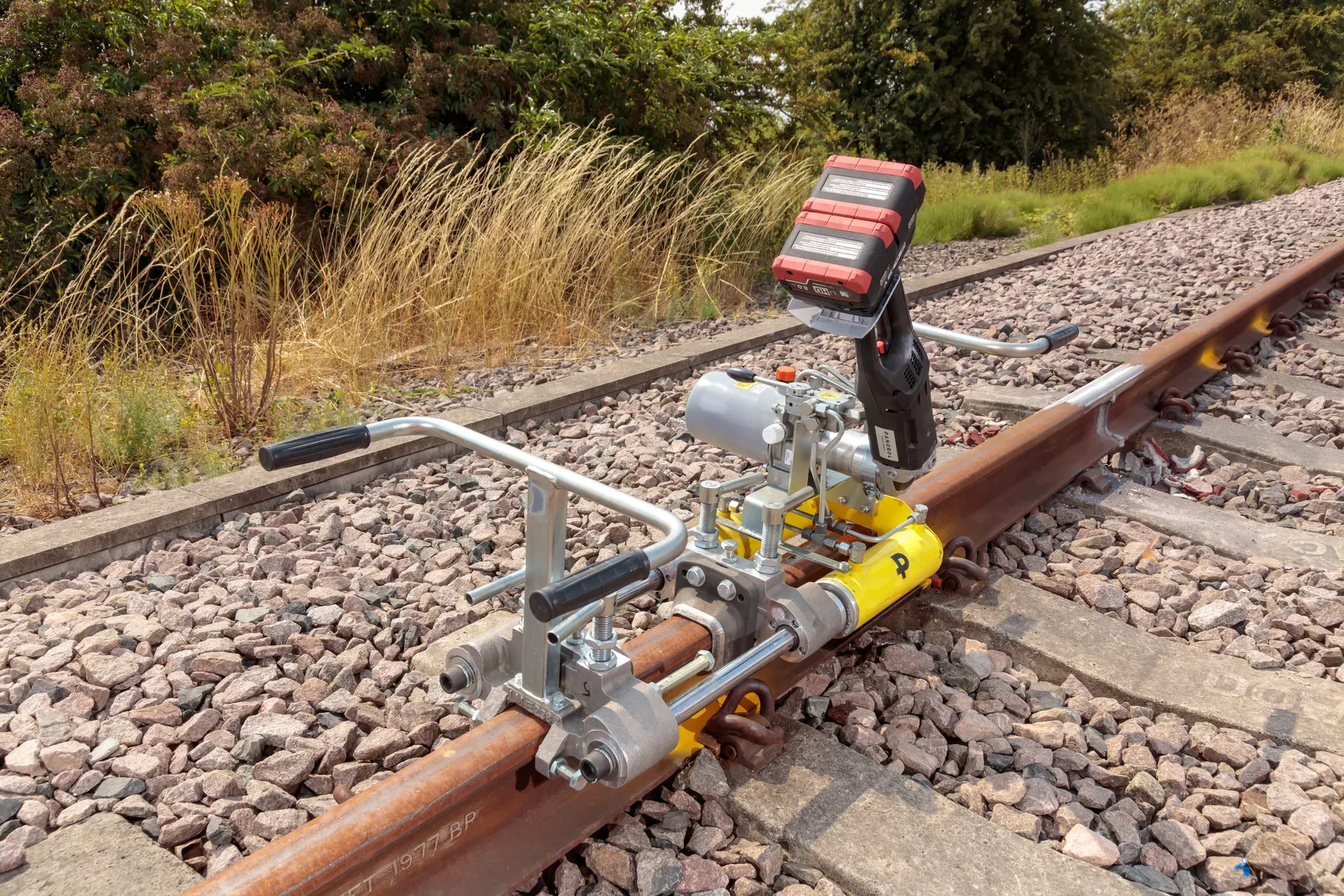

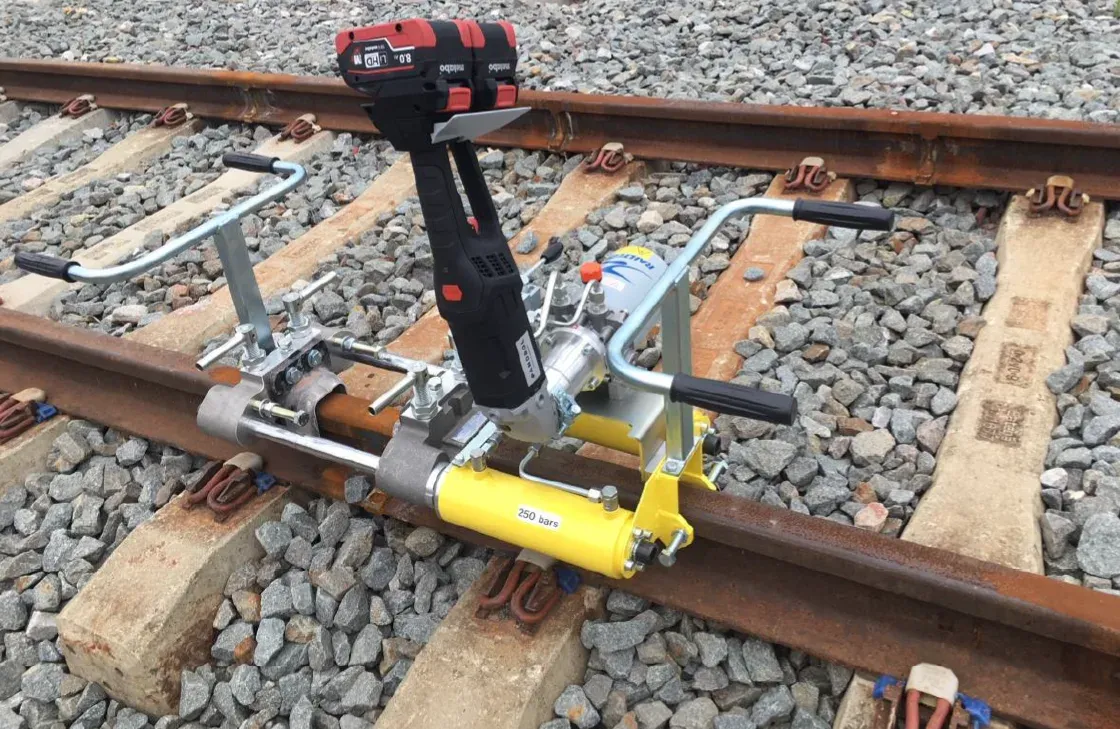

Diese hydraulischen Abschergeräte schneiden überschüssiges Schweißmetall nach dem Aluminothermischen Schweißen ab und werden von zwei Lithium-HD-Batterien angetrieben, wobei während des Betriebs keine CO₂-Emissionen entstehen. Die EMB1 eignet sich für spezielle Anwendungen an Vignole-Schienen, darunter Weichen und Kreuzungen. Die EMB2 deckt Anwendungen mit großem Spalt an Vignole-Schienen ab. Die EMB2 RAG ist für Rillenschienen ausgelegt. Alle drei Modelle liefern eine Scherkraft von 212 kN bei einem Druck von bis zu 250 bar.
Übersicht
Diese hydraulischen Scheren werden von einer separaten Hydraulikeinheit angetrieben, die entweder mit einem Elektromotor oder einem Benzinmotor betrieben wird. Das Modell EGH1 eignet sich für Anwendungen mit schmalen Vignolschienen, darunter Weichen und Kreuzungen. Das Modell EGH2 ist für Arbeiten an Vignolschienen mit großem Spalt ausgelegt. Das Modell EGH2 RAG ist für Rillenschienen konzipiert. Alle drei Modelle liefern eine Scherkraft von 212 kN bei bis zu 250 bar, sodass Sie vor Ort die Wahl der Energiequelle haben.
